Сердечники статора и ротора неавтомобильных двигателей Производители

Статор двигателя и сердечник ротора обычно демонстрирует умеренные показатели снижения потерь энергии, но обычно уступает современным ламинированный сердечник с лазерной гравировкой конструкции в высокоэффективных приложениях. В сценариях контролируемых испытаний слоистые структуры с лазерной гравировкой могут снизить потери в сердечнике за счет от 12% до 25% в зависимости от частоты и марки материала, в то время как традиционные сборки статора и ротора двигателя обычно достигают улучшений в диапазоне от 5% до 12% при оптимизации. key reason is that laser-engraved laminated stator core technology minimizes eddy current paths more effectively and improves magnetic flux alignment, while traditional motor stator and rotor core structures rely more heavily on material selection and standard lamination stacking techniques. Структурные различия в механизмах потери энергии Потери энергии в электрических машинах в основном делятся на потери на гистерезис, потери на вихревые токи и дополнительные паразитные потери. Статор двигателя и сердечник ротора снижает потери главным образом за счет обычного ламинирования кремнистой стали, тогда как ламинированный сердечник статора подход, дополненный лазерной гравировкой, обеспечивает разделение микроканалов, что еще больше нарушает циркулирующие токи. Подавление вихревых токов Поверхности с лазерной гравировкой уменьшают образование петель вихревых токов за счет увеличения межламинарного сопротивления. Измерения показывают, что потери на вихревые токи могут снизиться на 15–30% по сравнению со стандартными конфигурациями статора и сердечника ротора в высокочастотных двигателях, работающих с частотой выше 1000 Гц. Поведение гистерезиса Гистерезисные потери сильно зависят от ориентации зерен материала. Хотя в обеих системах могут использоваться схожие марки электротехнической стали, лазерная обработка ламинированный сердечник статора В конструкциях часто достигается улучшенная стабильность зерна во время резки и гравировки, что снижает потери на гистерезис примерно 5–10% . Сравнение эффективности в реальных приложениях В промышленных двигателях, тяговых системах и высокоскоростных компрессорах разница в эффективности между Статор двигателя и сердечник ротора а системы ламинированного сердечника статора с лазерной гравировкой становятся более заметными по мере увеличения скорости вращения. Сравнение потерь энергии и характеристик эффективности Особенность Статор двигателя и сердечник ротора Ламинированный сердечник с лазерной гравировкой Снижение потерь в сердечнике 5%–12% 12%–25% Потери вихревых токов Умеренное снижение Значительно уменьшено Высокочастотная производительность Снижается выше 800 Гц Стабильно до 1500 Гц Стоимость производства Нижний Выше благодаря прецизионной обработке Это сравнение показывает, что, хотя сердечник статора и ротора двигателя остается экономически эффективным, ламинированный сердечник статора, усиленный лазерной гравировкой, явно обеспечивает энергоэффективность и стабильность работы на высоких скоростях. Влияние материалов и производства на снижение потерь Выбор материала и точность изготовления сильно влияют на характеристики потерь энергии. Статор двигателя и сердечник ротора обычно используются стандартные листы кремнистой стали с механической штамповкой, а в усовершенствованных ламинированный сердечник статора конструкции включают лазерную гравировку или лазерную резку для уменьшения образования заусенцев и микроструктурных повреждений. Точность производства Процессы лазерной гравировки уменьшают шероховатость кромки менее чем до 10 микрометров по сравнению с процессами штамповки, которые могут превышать 25 микрометров . Это уменьшение непосредственно улучшает магнитное выравнивание и уменьшает локализованные вихревые токи. Оптимизация коэффициента суммирования Более высокий коэффициент суммирования улучшает магнитную плотность. Сборки ламинированного сердечника статора, обработанные лазером, обычно достигают коэффициента суммирования 0,97–0,98 , в то время как обычные системы статора и сердечника двигателя варьируются между 0,93–0,95 . Различия в производительности в зависимости от приложения Различные промышленные условия подчеркивают сильные и слабые стороны каждой конструкции. Статор двигателя и сердечник ротора широко используется в экономичных приложениях, а ламинированный сердечник статора с лазерной гравировкой предпочтителен в высокоэффективных и прецизионных системах. Промышленные насосы и вентиляторы: Статор двигателя и сердечник ротора is sufficient for moderate efficiency requirements where cost control is prioritized. Электромобили: Конструкция с ламинированным сердечником статора превосходит другие конструкции благодаря высокой плотности крутящего момента и уменьшению тепловых потерь. Высокоскоростные компрессоры: Системы с лазерной гравировкой поддерживают эффективность выше 10 000 об/мин, тогда как традиционные системы статора и сердечника ротора испытывают повышенные потери. Статор двигателя и сердечник ротора обеспечивает сбалансированное решение для двигателей общего назначения, но это не самый эффективный вариант. Напротив, с лазерной гравировкой. ламинированный сердечник статора Технология обеспечивает превосходное снижение потерь энергии, особенно в высокоскоростных и высокочастотных средах. С инженерной точки зрения решение зависит от системных приоритетов: если стоимость и технологичность доминируют, то статор и сердечник ротора двигателя остаются жизнеспособными; однако, если требуется максимальная эффективность и минимальные потери энергии, ламинированные конструкции с лазерной гравировкой явно обеспечивают измеримое и значительное преимущество в производительности . ...

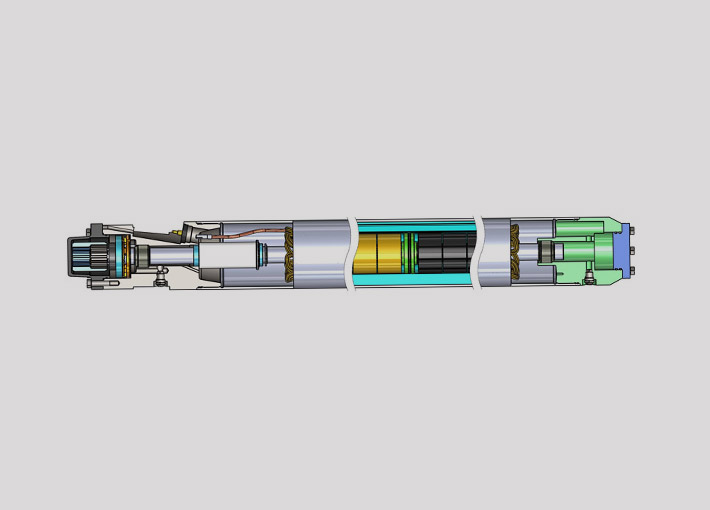

Требования к динамической балансировке для Сердечник ротора двигателя водяного насоса существенно различаются в зависимости от скорости работы . Короче говоря: сердечники высокоскоростных роторов требуют гораздо более жестких допусков по балансировке — обычно класса G1.0 или G2.5 по ИСО 1940-1 — тогда как сердечники низкоскоростных роторов обычно работают в пределах класса G6.3 или даже G16. Чем выше скорость вращения, тем больше центробежная сила, создаваемая любым остаточным дисбалансом, поэтому точная динамическая балансировка становится не просто качественным предпочтением, а функциональной необходимостью. Почему динамическая балансировка важна для сердечников ротора двигателя водяного насоса Сердечник ротора двигателя водяного насоса вращается с высокой скоростью в пределах воздушного зазора с жесткими допусками. Любая асимметрия масс в роторе, вызванная несоосностью пластин, неравномерностью литья под давлением или эксцентриситетом вала, создает центробежную силу дисбаланса, которая увеличивается пропорционально квадрату скорости вращения. Это означает, что увеличение скорости в два раза увеличивает силу дисбаланса в четыре раза , что приводит к вибрации, усталости подшипников, шуму и, в конечном итоге, к преждевременному выходу двигателя из строя. Динамическая балансировка корректирует дисбаланс одновременно в двух или более осевых плоскостях, что важно для роторов со значительной длиной пакета. В отличие от статической балансировки, которая исправляет только дисбаланс в одной плоскости, динамическая балансировка устраняет дисбаланс пары, который вызывает раскачивание на скорости. Для сердечников ротора двигателя водяного насоса, используемых в жилых, коммерческих или промышленных насосных системах, достижение правильного уровня баланса напрямую связано с долговечностью двигателя и надежностью системы. Объяснение стандартов балансового класса ISO 1940-1 Всемирно признанным стандартом балансировки роторов является ISO 1940-1 , который классифицирует качество балансировки по классам от G0,4 (наиболее точный) до G4000 (наименее точный). Каждая марка определяет максимально допустимый остаточный удельный дисбаланс (выраженный в г·мм/кг). Соответствующая марка сердечника ротора двигателя водяного насоса зависит от его максимальной рабочей скорости и чувствительности применения. Баланс Макс. удельный дисбаланс (г·мм/кг) Типичное применение G1.0 1.0 Высокоскоростные прецизионные насосные двигатели (>10 000 об/мин) G2.5 2.5 Высокоскоростные двигатели водяных насосов (3000–10 000 об/мин). G6.3 6.3 Стандартные двигатели промышленных насосов (1000–3000 об/мин) G16 16.0 Низкоскоростные двигатели для сельскохозяйственных или дренажных насосов ( Таблица 1. Балансные марки ISO 1940-1 и их типичное применение для сердечников роторов двигателей водяных насосов Сердечник ротора высокоскоростного двигателя водяного насоса: требуются строгие допуски Сердечник ротора высокоскоростного двигателя водяного насоса, обычно работающий со скоростью выше 3000 об/мин, а в некоторых системах с частотно-регулируемым приводом (VFD), достигающий скорости от 6000 до 12 000 об/мин, должен соответствовать требованиям Класс от G1.0 до G2.5 стандарты балансировки. На таких скоростях даже остаточный дисбаланс в несколько грамм-миллиметров может вызвать нагрузки на подшипники, измеряемые десятками ньютонов, что приведет к ускоренному износу и уровням вибрации, превышающим допустимые пороговые значения. Ключевые характеристики высокоскоростной балансировки Балансировка выполняется после окончательной сборки, включая вал и все прикрепленные к нему компоненты, чтобы учесть всю вращающуюся массу. Корректировка осуществляется путем прецизионного удаления материала (сверлением или шлифовкой) или путем добавления калиброванных балансировочных грузов в определенных плоскостях коррекции. Двухплоскостная динамическая балансировка обязательна. для длины пакета, превышающей диаметр ротора, что часто встречается в многоступенчатых насосных двигателях. Скорость вибрации обычно должна поддерживаться на уровне ниже 1,0 мм/с (СКЗ) при номинальной скорости согласно ISO 10816. Допуски на укладку ламинатов должны быть в пределах ±0,02 мм, чтобы минимизировать присущий геометрический дисбаланс перед коррекцией. Например, сердечник ротора двигателя водяного насоса массой 2 кг, работающий со скоростью 9000 об/мин и степенью балансировки G2,5, может иметь максимально допустимый остаточный дисбаланс всего лишь всего 5 г·мм — примерно масса одной капли воды, смещенная на 5 мм. Это показывает, насколько чувствительной на самом деле является балансировка сердечника высокоскоростного ротора. Сердечник ротора низкоскоростного двигателя водяного насоса: более терпим, но не игнорируется Низкоскоростной сердечник двигателя водяного насоса, работающий со скоростью ниже 1500 об/мин, например, в погружных дренажных насосах, ирригационных системах или тепловых насосах с медленной циркуляцией, обычно сбалансирован для Класс G6.3 или G16 . Несмотря на то, что допуск сравнительно небольшой, неверно полагать, что балансировка не важна на низких скоростях. Ключевые характеристики низкоскоростной балансировки Статической балансировки (в одной плоскости) может быть достаточно для коротких, тихоходных сердечников ротора с отношением длины пакета к диаметру менее 0,5. Низкоскоростные роторы более терпимы к изменениям пакета пластин, но все же требуют постоянного качества запрессовки и блокировки, чтобы избежать осевого биения. Пределы скорости вибрации менее строгие — обычно ниже 2,8 мм/с (СКЗ) согласно ISO 10816, класс I или II. Для G6.3 для ротора массой 3 кг при скорости 960 об/мин допускается максимальный остаточный дисбаланс примерно 198 г·мм — почти в 40 раз более допустимо, чем в приведенном выше примере с высокой скоростью. Несмотря на пониженный класс, плохая балансировка тихоходных двигателей насосов по-прежнему вызывает шум подшипников, износ уплотнений вала и сокращение срока службы уплотнений. Параллельное сравнение: балансировка сердечника высокоскоростного и низкоскоростного ротора Параметр Сердечник высокоскоростного ротора Сердечник низкоскоростного ротора Типичный диапазон скоростей 3000–12 000 об/мин Ниже 1500 об/мин Баланс ISO Г1.0 – Г2.5 G6.3 – G16 Метод балансировки Двухплоскостная динамическая балансировка Одно- или двухплоскостная динамическая Максимальная скорость вибрации Допуск стека ламинирования ±0,02 мм или ближе ±0,05 мм допустимо Метод коррекции Прецизионное сверление/шлифовка Добавление или удаление веса Последствия плохого баланса Быстрый выход из строя подшипников, шум, перегрев Износ уплотнений, вибрация, сокращение срока службы Таблица 2. Сравнительный обзор требований к динамической балансировке для сердечников роторов высокоскоростных и низкоскоростных двигателей водяных насосов Как конструкция сердечника ротора влияет на сложность балансировки Геометрия и метод изготовления сердечника ротора двигателя водяного насоса напрямую влияют на то, насколько сложно достичь и поддерживать правильный баланс. Стоит учитывать несколько конструктивных факторов: Качество ламинирования и стабильность укладки Непостоянная толщина ламината или высота заусенцев, превышающая 0,05 мм, приводят к ошибкам в осевом и радиальном распределении массы. Для сердечников высокоскоростных роторов это может сделать практически невозможным достижение G2,5 без обширной коррекции. Автоматизированная прогрессивная штамповка с проверкой на наличие заусенцев в линии. является предпочтительным методом производства сердечников роторов высокоскоростных двигателей водяных насосов. Концентричность прессовой посадки вала Вал, запрессованный в сердечник ротора двигателя водяного насоса с эксцентриситетом более 0,03 мм, приведет к возникновению внутреннего дисбаланса, который необходимо корректировать во время динамической балансировки, что увеличивает затраты и время. Высокоскоростные применения требуют концентричности вала к отверстию в пределах 0,01 мм TIR (общее показание индикатора) . Литой под давлением алюминий и медные стержневые проводники Сердечники роторов из литого под давлением алюминия подвержены образованию внутренних пустот и изменениям плотности, которые могут привести к непредсказуемому смещению центра масс. Медные стержни ротора , напротив, обеспечивают более равномерное распределение массы, делая динамическую балансировку проще и повторяемее, что является значительным преимуществом для производства сердечников ротора высокоскоростного двигателя водяного насоса. Практические рекомендации при выборе или выборе сердечника ротора двигателя водяного насоса Всегда указывайте Класс балансировки ISO 1940-1 явно в чертеже закупки или технической спецификации — не оставляйте это на усмотрение поставщика. Запросите отчеты о балансировке с измеренными значениями остаточного дисбаланса в г·мм для обеих плоскостей коррекции для каждой партии сердечников ротора высокоскоростного двигателя водяного насоса. Для насосных двигателей с частотно-регулируемым приводом и регулируемым диапазоном скоростей сбалансируйте сердечник ротора по отношению к максимальная ожидаемая рабочая скорость , а не паспортная скорость. Убедитесь, что поставщик выполняет динамическую балансировку после сборки вала, а не только на голом сердечнике, чтобы обеспечить точность на уровне системы. Для низкоскоростных применений убедитесь, что G6.3 по-прежнему последовательно соблюдается — даже в сердечниках роторов с более низкой скоростью могут возникнуть проблемы с дисбалансом, если качество соединения ламинатов или литья под давлением плохое. Требования к динамической балансировке между высокоскоростным и низкоскоростным сердечником ротора двигателя водяного насоса не просто различаются по степени — они различаются по подходу, инструментам, точности измерений и последствиям. Сердечники высокоскоростных роторов требуют классов от G1.0 до G2.5 с двухплоскостной динамической балансировкой, допусками на ламинирование менее 0,02 мм и пределами вибрации ниже 1,0 мм/с. Сердечники низкоскоростных роторов работают в классах от G6.3 до G16 и более щадящие, но плохая балансировка по-прежнему приводит к механическому разрушению с течением времени. Понимание этих различий позволяет инженерам и специалистам по закупкам выбирать, оценивать и выбирать сердечники ротора двигателя водяного насоса, которые обеспечивают производительность, надежность и срок службы, необходимые их насосным системам. ...

При оптимизации Ядро ротора двигателя генератора Что касается плотности выходной мощности, выбор между увеличением длины пакета и увеличением диаметра ротора — это не просто вопрос добавления материала — это фундаментальное проектное решение с определенными электромагнитными, механическими и тепловыми последствиями. Прямой ответ: увеличение диаметра ротора обычно приводит к более высокому приросту плотности выходной мощности, чем увеличение длины пакета. , поскольку крутящий момент воздушного зазора зависит от квадрата радиуса ротора. Однако практические ограничения часто делают увеличение длины пакета более экономичным и осуществимым вариантом во многих промышленных приложениях. Глубокое понимание обеих стратегий позволяет инженерам и отделам закупок принимать более обоснованные решения. Почему геометрия ротора определяет выходную мощность Выходная мощность двигателя-генератора в основном привязана к активному объему ротора — произведению площади поперечного сечения ротора и его осевой длины (длины пакета). Эта связь отражена в классическом уравнении выпуска: П ∝ Д² × л × н Где D - диаметр ротора, L длина стека, а n это скорость вращения. Поскольку диаметр представляет собой квадрат, удвоение диаметра ротора теоретически увеличивает вклад крутящего момента в четыре раза, тогда как удвоение длины пакета только удваивает его. Именно эта математическая зависимость объясняет, почему диаметр является более мощным рычагом, но он сопряжен со значительно более высокой инженерной сложностью и стоимостью. Как сердечник ротора, так и связанные с ним сердечники статора необходимо перепроектировать одновременно при каждом изменении диаметра ротора, поскольку геометрия воздушного зазора, размеры пазов и толщина ярма зависят от внешнего и внутреннего диаметров обоих компонентов. Влияние увеличения длины стека на плотность мощности Длина стопки — это осевой размер ламинированного пакета стержней в Ядро ротора двигателя генератора . Увеличение длины пакета часто является предпочтительным подходом, когда диаметр ограничен размерами корпуса или производственной оснасткой. Преимущества большей длины стека Не требуется никаких изменений в отверстии статора или корпусе — меньшие затраты на модернизацию. Пропорциональное увеличение активного объема меди и железа Совместим с существующими штампами для штамповки пластин ротора и статора. Относительно просто для производителей, использующих стандартные сердечники ротора. Ограничения большей длины стека Повышенный риск отклонения вала — критично, когда Отношение L/D превышает 1,5 , что приводит к динамической нестабильности ротора Неравномерное распределение магнитного потока по длине оси, особенно при глубине дымохода более 300 мм без каналов охлаждения. Длина конечной обмотки увеличивается пропорционально, увеличивая резистивные потери. Тепловые точки в осевом центре сердечника ротора при недостаточном охлаждении. Практический пример: сердечник ротора 4-полюсного асинхронного двигателя диаметром 200 мм и длиной батареи 250 мм, производящий мощность 45 кВт, можно расширить до батареи 350 мм, чтобы получить мощность примерно 63 кВт — Увеличение мощности на 40% с минимальными изменениями инструмента. Однако для предотвращения накопления тепла необходимо добавлять осевые вентиляционные каналы через каждые 50–80 мм. Влияние увеличения диаметра ротора на плотность мощности Увеличение диаметра Ядро ротора двигателя генератора является более мощным рычагом конструкции для улучшения удельной мощности. Крутящий момент, создаваемый в воздушном зазоре, прямо пропорционален квадрату радиуса ротора, что делает даже незначительное увеличение диаметра очень эффективным. Преимущества ротора большего диаметра Непропорциональный прирост крутящего момента и выходной мощности на единицу длины. Больше места для размещения проводников, что снижает плотность тока Лучшее соотношение площади поверхности к объему для рассеивания тепла на поверхности ротора. Более низкое соотношение L/D улучшает динамическую стабильность ротора на высоких скоростях. Ограничения ротора большего диаметра Требуется полная переработка сердечников статора, включая геометрию отверстия, ярма и паза. Более высокая центробежная нагрузка на пластины и обмотки ротора при повышенных оборотах. Требуется новый штамповочный инструмент — значительные капиталовложения. Общий размер рамы машины увеличивается, что влияет на занимаемую площадь при установке. Например, увеличение диаметра ротора с 200 мм до 240 мм (увеличение на 20%) при сохранении постоянной длины пакета на уровне 250 мм приводит к примерно Увеличение теоретического выходного крутящего момента на 44 %. (поскольку 1,2² = 1,44). Это демонстрирует квадратичную зависимость и объясняет, почему роторы большого диаметра с коротким пакетом доминируют в низкоскоростных устройствах с высоким крутящим моментом, таких как двигатели ветрогенераторов. Прямое сравнение: длина пакета в зависимости от диаметра ротора Таблица 1. Ключевые компромиссы между увеличением длины пакета и диаметром ротора в сердечнике ротора двигателя-генератора Проектный параметр Увеличение длины стека Увеличение диаметра ротора Масштабирование мощности Линейный (П ∝ L) Квадратичный (P ∝ D²) Стоимость оснастки/переоснащения Низкий Высокий Требуется перепроектирование сердечника статора Нет (тот же зануда) Да (полный редизайн) Динамическая устойчивость ротора Уменьшается (высокий L/D) Улучшает (низкий L/D) Сложность управления температурным режимом Высокийer (axial hotspots) Умеренный Лучшее приложение подходит Радиальная оболочка с ограниченным пространством Высокий-torque, low-speed systems Центробежная нагрузка на пластины Низкий change Значительно увеличивается Термические и электромагнитные взаимодействия, которые следует учитывать Ни одна из стратегий не работает изолированно. Оба Ядро ротора двигателя генератора и окружающие сердечники статора испытывают изменения в плотности потока, токовой нагрузке и выделении тепла при каждом изменении любого размера. Когда длина стопки превышает примерно 300 мм без вентиляционных каналов однородность осевого потока ухудшается. Сердечники с пластинами из кремнистой стали толщиной 0,5 мм (например, марки M36) демонстрируют значительно более высокие потери в сердечнике на килограмм, чем пластины толщиной 0,35 мм (например, марки M19) на частотах выше 100 Гц, что является критическим фактором в системах с приводом от частотно-регулируемого привода, где частоты переключения одинаково влияют на сердечники как ротора, так и статора. Когда диаметр ротора увеличивается, плотность потока в воздушном зазоре необходимо пересчитывать, чтобы предотвратить насыщение в ярме статора. Например, увеличение диаметра ротора на 15 % в машине с фиксированной рамой может повысить плотность магнитного потока в ярмах на 8–12% , что потенциально толкает сердечники статора класса M19 в область нелинейного насыщения выше 1,7 Тесла, что увеличивает потери в железе и снижает эффективность. Практические рекомендации для инженеров и покупателей Правильный подход зависит от конкретных эксплуатационных требований и ограничений приложения. Следующие рекомендации применимы к большинству случаев использования промышленных и коммерческих генераторных двигателей: Выберите расширение длины стека при замене или модернизации существующей машины с фиксированным корпусом, в которой сердечники ротора и статора имеют стандартизированные размеры отверстий. Выберите больший диаметр ротора в новых проектах, где максимальная плотность мощности на единицу осевой длины является основной целью, особенно в приложениях с прямым приводом или низкоскоростных генераторах. Поддерживать Соотношение L/D от 0,8 до 1,5. для большинства сердечников роторов общего назначения, чтобы сбалансировать электромагнитные характеристики и механическую стабильность. При увеличении длины штабеля более 300 мм включите радиальные вентиляционные каналы через каждые 60–80 мм. для предотвращения термического снижения номинальных характеристик. Всегда проверяйте, что сердечники статора рассчитаны на новые уровни плотности потока при увеличении диаметра ротора, чтобы избежать преждевременного магнитного насыщения и потери эффективности. Увеличение диаметра ротора обеспечивает превосходный прирост удельной мощности. для сердечника ротора двигателя-генератора из-за квадратичного масштабирования крутящего момента в зависимости от радиуса. Однако это требует полной переработки сердечников ротора и статора, нового инструмента и тщательного контроля центробежных напряжений. Увеличение длины стека предлагает более доступный и менее затратный путь к умеренному повышению мощности — особенно в сценариях модернизации — но создает тепловые и механические проблемы при высоких соотношениях L/D. Оптимальное решение зависит от конкретного приложения, и во многих случаях комбинированная регулировка обоих размеров , основанный на электромагнитном моделировании, обеспечивает наилучший баланс стоимости, производительности и надежности. ...

На высоких частотах (свыше 400 Гц) аморфный сплав Ядро статора двигателя обычно имеет потери в сердечнике на 60–80% ниже, чем сердечник статора двигателя из кремниевой стали. эквивалентного размера. Эта существенная разница обусловлена ​​почти нулевой кристаллической структурой материала, которая резко снижает как гистерезис, так и потери на вихревые токи. Для инженеров, проектирующих высокоскоростные двигатели, системы с инверторным приводом или тяговые электродвигатели, работающие в широком диапазоне частот, это различие не является незначительным — оно является определяющим фактором эффективности и управления температурным режимом. Что вызывает потерю ядра в Ядро статора двигателя Потери в сердечнике любого статора двигателя представляют собой сумму двух основных компонентов: потери на гистерезис и потери на вихревые токи . На низких частотах доминируют гистерезисные потери. По мере увеличения частоты потери на вихревые токи масштабируются пропорционально квадрату частоты (P_eddy ∝ f²), что делает их основным фактором при работе на высоких скоростях. Третий компонент, аномальные или избыточные потери, также становится актуальным в ламинированных сердечниках в условиях высокочастотного потока. Удельное сопротивление материала, толщина слоя и микроструктура напрямую влияют на величину этих потерь. Гистерезисные потери: Пропорционально частоте (P_h ∝ f). Определяется площадью петли B-H. Потери на вихревые токи: Пропорционален квадрату частоты и толщины ламината (P_e ∝ f² · d²). Аномальные потери: Связано с движением доменной стенки; более значительна в более толстых слоях. Сердечник статора двигателя из кремниевой стали: профиль потерь в сердечнике Неориентированная кремниевая сталь (обычно с содержанием Si 2–3,5%) является наиболее широко используемым материалом для изготовления сердечников статора двигателей в промышленности. Стандартные марки, такие как 35W300 или 50W470, определяются толщиной ламината (0,35 мм или 0,50 мм) и удельными общими потерями при 1,5 Т, 50 Гц. При частоте 50 Гц сердечник статора двигателя из кремниевой стали толщиной 0,35 мм может иметь удельные потери в сердечнике примерно 2,5–3,5 Вт/кг . Однако при повышении частоты до 400 Гц тот же материал может привести к потерям 35–60 Вт/кг — десятикратное увеличение. На частоте 1000 Гц потери могут превышать 200 Вт/кг в зависимости от плотности потока и толщины ламината. Более тонкие пластины (толщина 0,1 мм или 0,2 мм) частично смягчают эту проблему, но они усложняют производство, усложняют штабелирование и повышают стоимость. Даже при пластинах толщиной 0,1 мм кремниевая сталь остается в структурном невыгодном положении по сравнению с аморфным сплавом на частотах выше 1 кГц. Сердечник статора двигателя из аморфного сплава: профиль потерь в сердечнике Аморфные сплавы — чаще всего сплавы на основе железа, такие как Metglas 2605SA1 — производятся путем быстрой закалки расплавленного металла, что приводит к некристаллической атомной структуре. Это устраняет границы зерен, значительно уменьшая потери на гистерезис. Материал также по своей сути тонкий (толщина ленты обычно 20–25 мкм ), что подавляет потери на вихревые токи гораздо эффективнее, чем даже самые тонкие пластины из кремнистой стали. При 50 Гц и 1,4 Тл сердечник статора двигателя из аморфного сплава обычно показывает удельные потери в сердечнике примерно 0,1–0,2 Вт/кг — примерно в 10–15 раз ниже, чем у кремнистой стали в том же состоянии. При 400 Гц потери возрастают примерно до 4–8 Вт/кг по сравнению с 35–60 Вт/кг для кремнистой стали. Это означает преимущество эффективности аморфного сплава. увеличивается по мере увеличения рабочей частоты . Прямое сравнение: данные о потерях в сердечнике на ключевых частотах В таблице ниже приведены типичные значения потерь в сердечнике для сердечника статора двигателя из кремниевой стали по сравнению с сердечником статора двигателя из аморфного сплава в диапазоне рабочих частот, измеренных при плотности потока примерно 1,0–1,4 Тл. Частота Потери в кремниевом стальном сердечнике (Вт/кг) Потери в сердечнике из аморфного сплава (Вт/кг) Сокращение потерь 50 Гц 2,5 – 3,5 0,1 – 0,2 ~90% 200 Гц 12 – 20 1,5 – 3,0 ~75–85% 400 Гц 35 – 60 4 – 8 ~75–85% 1000 Гц 150 – 220 18 – 30 ~80%–87% Таблица 1: Приблизительное сравнение потерь в сердечнике между сердечниками статора двигателя из кремнистой стали и аморфного сплава при различных частотах (плотность потока ~ 1,0–1,4 Тл, эталонная пластина из кремнистой стали толщиной 0,35 мм). Почему разрыв увеличивается на высоких частотах Причина, по которой сердечники статора двигателей из аморфного сплава все чаще превосходят кремниевую сталь на более высоких частотах, сводится к двум физическим свойствам: электрическое сопротивление и эффективная толщина ламината . Электрическое сопротивление Аморфные сплавы обычно обладают удельным электросопротивлением 120–140 мкОм·см , по сравнению с 40–50 мкОм·см для стандартной кремнистой стали. Более высокое удельное сопротивление напрямую ограничивает величину вихревых токов, индуцируемых в материале, пропорционально уменьшая потери на вихревые токи. Эффективная толщина ленты Поскольку потери на вихревые токи зависят от квадрата толщины ламината (d²), ультратонкая аморфная лента толщиной 20–25 мкм обеспечивает геометрическое преимущество примерно 200:1 в подавлении вихревых токов по сравнению с пластинами из кремнистой стали толщиной 0,35 мм. Даже кремниевая сталь толщиной 0,1 мм, которую и так сложно и дорого обрабатывать, все равно в четыре-пять раз толще. Компромиссы и практические ограничения Несмотря на свои преимущества по потерям в сердечнике, сердечник статора двигателя из аморфного сплава имеет заметные недостатки, которые не позволяют ему повсеместно заменить кремниевую сталь: Меньшая плотность потока насыщения: Аморфные сплавы насыщаются примерно при 1,56 Тл по сравнению с 1,8–2,0 Тл для кремнистой стали. Это ограничивает плотность крутящего момента в конструкциях с высокой плотностью магнитного потока. Хрупкость: Лента механически хрупкая, и ее трудно штамповать или разрезать с помощью обычных инструментов для ламинирования. Обычно требуется специализированная лазерная резка или электроэрозионная обработка проволоки. Фактор штабелирования: Коэффициент накопления сердечника статора двигателя из аморфного сплава обычно составляет 0,82–0,86 , по сравнению с 0,95–0,97 для кремнистой стали. Это уменьшает эффективное магнитное сечение на единицу объема. Стоимость материала: Лента из аморфного сплава значительно дороже за килограмм, и ее труднее добыть в больших количествах по сравнению со стандартной электротехнической сталью. Термическая чувствительность: Аморфная микроструктура может начать кристаллизоваться при температуре выше ~150°C (для марок на основе железа), что потенциально ухудшает магнитные свойства с течением времени в высокотемпературных средах. Какие приложения больше всего выигрывают от сердечника статора двигателя из аморфного сплава Сердечник статора двигателя из аморфного сплава обеспечивает наибольшее преимущество в тех случаях, когда высокая электрическая частота, оптимизация эффективности и термоконтроль являются основными ограничениями проектирования. Высокоскоростные двигатели (>10 000 об/мин): Электрическая частота напрямую возрастает со скоростью, поэтому материалы сердечника с низкими потерями становятся критически важными при частотах выше 400 Гц. Тяговые электродвигатели с широким диапазоном скоростей: Эффективность на протяжении всего ездового цикла WLTP значительно повышается за счет снижения высокочастотных потерь. Высокочастотные трансформаторы и промышленные двигатели, работающие от частотно-регулируемых приводов (ЧРП): Гармоники переключения инвертора генерируют значительные высокочастотные компоненты потока в сердечнике статора двигателя. Аэрокосмические и дроновые двигатели: Экономия веса за счет меньшего количества оборудования для управления температурным режимом компенсирует более высокие затраты на материалы. И наоборот, для стандартных промышленных двигателей с частотой 50/60 Гц, работающих на фиксированной скорости с умеренными требованиями к эффективности, Сердечник статора двигателя из кремниевой стали остается более практичным и экономичным выбором. . Разница в потерях в сердечнике на частоте 50 Гц, хотя и реальна, редко оправдывает дополнительную сложность производства и стоимость материала аморфного сплава в обычных приложениях. Резюме: краткий обзор ключевых отличий Недвижимость Сердечник статора двигателя из кремниевой стали Сердечник статора двигателя из аморфного сплава Потери в сердечнике при 400 Гц 35–60 Вт/кг 4–8 Вт/кг Ламинирование / Толщина ленты 0,1–0,5 мм 0,02–0,025 мм Плотность потока насыщения 1,8–2,0 Тл 1,5–1,6 Тл Электрическое сопротивление 40–50 мкОм·см 120–140 мкОм·см Фактор суммирования 0,95–0,97 0,82–0,86 Обрабатываемость Хорошо (удобно для штамповки) Плохое (хрупкое, требуется лазер/EDM) Относительная стоимость материала Низкий Высокий Лучший частотный диапазон 50–200 Гц 200 Гц and above Таблица 2: Параллельное сравнение основных свойств кремнистой стали и аморфного сплава сердечника статора двигателя. Когда рабочая частота является доминирующей проектной переменной, аморфный сплав Motor Stator Core offers a decisive and measurable core loss advantage это усугубляется по мере увеличения частоты. Для применений, где стоимость, плотность крутящего момента и технологичность имеют приоритет — особенно на низких частотах — сердечник статора двигателя из кремниевой стали остается эталонным выбором. Выбор правильного материала сердечника требует соответствия профиля потерь материала фактическому диапазону рабочих частот двигателя, а не только его номинальной мощности. ...

Содержание углерода в основном материале Сердечник статора небольшого автомобильного двигателя оказывает прямое и измеримое отрицательное влияние на потери на гистерезис. Даже небольшое увеличение концентрации углерода — всего лишь 0,005 мас.% выше целевого порога - может увеличить потери на гистерезис на 10–25% за счет закрепления магнитных доменных границ и увеличения коэрцитивной силы (Hc) электротехнической стали. Для разработчиков электромобилей и автомобильных двигателей: контроль выбросов углерода для ниже 0,005 мас.% (50 частей на миллион) готового ламинирования — это важная характеристика материала, а не второстепенная задача. Почему углерод — враг низких потерь на гистерезис Потеря гистерезиса в сердечнике статора небольшого автомобильного двигателя происходит потому, что энергия потребляется каждый раз, когда магнитные домены внутри железной решетки меняют направление под действием переменного магнитного поля. Площадь, ограниченная петлей гистерезиса BH, прямо пропорциональна этой потере энергии за цикл. Атомы углерода, растворенные в решетке железа или осаждающиеся в виде частиц карбида железа (Fe₃C, цементит), действуют как места закрепления, которые препятствуют движению доменных стенок. Когда доменные границы сталкиваются с углеродными выделениями или межузельными атомами углерода, для их перемещения требуется большая напряженность магнитного поля. Это увеличивает коэрцитивное поле Hc и расширяет петлю гистерезиса, непосредственно увеличивая гистерезисные потери (Wh), которые определяются соотношением Штейнмеца: Wh = kh · f · Bm^n Где kh — коэффициент гистерезиса — константа материала, на которую напрямую влияют содержание углерода и микроструктурная чистота, — f — частота, Bm — пиковая плотность потока, а n — показатель Штейнмеца (обычно 1,6–2,0 для кремнистой стали). Более высокое содержание углерода повышает kh, увеличивая потери на гистерезис в каждой рабочей точке сердечника статора малого автомобильного двигателя. Количественная оценка воздействия: уровень углерода в сравнении с данными о гистерезисных потерях Взаимосвязь между содержанием углерода и потерями на гистерезис хорошо документирована в исследованиях электротехнической стали. В следующей таблице приведены типичные значения коэрцитивной силы и гистерезисных потерь для неориентированной кремнистой стали при различных концентрациях углерода, измеренных при 50 Гц и 1,5 Т — условиях, типичных для рабочей точки сердечника статора малого автомобильного двигателя на низких скоростях. Содержание углерода (мас.%) Коэрцитивная сила Hc (А/м) Потери на гистерезис, Втч (Вт/кг при 50 Гц, 1,5 Тл) Относительное увеличение Втч 40–55 0,85–1,05 Базовый уровень 0,005 (50 частей на миллион) 55–75 1,05–1,25 15–20% 0,010 (100 частей на миллион) 80–110 1,30–1,65 40–55% 0,020 (200 частей на миллион) 120–160 1.80–2.30 90–120% Таблица 1: Влияние содержания углерода на коэрцитивную силу и потери на гистерезис в неориентированной кремниевой стали для пластин сердечника статора автомобильного двигателя (50 Гц, базовые условия 1,5 Тл). Данные показывают почти линейное увеличение коэрцитивной силы с увеличением содержания углерода, но потеря гистерезиса возрастает более резко выше 0,010 мас.%, когда выделение карбидов становится значительным. Для сердечника статора небольшого автомобильного двигателя, работающего на более высоких частотах — например, для вспомогательного электродвигателя с частотой 400 Гц — эти потери умножаются пропорционально, что делает контроль выбросов углерода еще более важным. Углеродное старение: скрытый долгосрочный риск деградации Углерод в электротехнической стали вызывает явление, известное как магнитное старение . При повышенных рабочих температурах, типичных для сердечника статора малого автомобильного двигателя, непрерывно работающего под капотом при температуре 80–130°C, растворенные атомы углерода со временем диффундируют через решетку железа и осаждаются в виде мелких частиц Fe₃C (цементита) на границах зерен и в местах дислокаций. Этот процесс выделения постепенно увеличивает закрепление доменных стенок, увеличивая коэрцитивную силу и потери на гистерезис в течение срока службы двигателя. Исследования обычной низкоуглеродистой стали (C: 0,01–0,03 мас.%) показывают, что магнитное старение при 100°C в течение 1000 часов может увеличить потери на гистерезис на 15–30% по сравнению с исходным отожженным состоянием. В сердечнике статора автомобильного малого двигателя с расчетным сроком службы 10 лет и 150 000 км этот путь деградации является серьезной проблемой для надежности. Стали со сверхнизким содержанием углерода (C Как штамповка и отжиг влияют на влияние углерода Производственные процессы изготовления сердечника статора малого автомобильного двигателя напрямую взаимодействуют с содержанием углерода таким образом, что усиливают или смягчают его влияние на потери на гистерезис. Напряжение, вызванное штамповкой, и взаимодействие углерода Высокоскоростная прогрессивная штамповка создает остаточное механическое напряжение на краях ламината — зону, расширяющуюся 0,2–0,5 мм внутрь от края среза. В сталях с более высоким содержанием углерода уже существующее крепление доменной стенки из углерода сочетается с пиннингом, вызванным напряжением, создавая значительно ухудшенную магнитную зону. Для пластин сердечника статора небольших автомобильных двигателей с узкой шириной зубьев (обычно 2–5 мм) эта зона разрушения кромок может представлять собой 20–40% поперечного сечения зуба , непропорционально увеличивая локальные потери на гистерезис. Отжиг для снятия напряжений как корректирующий процесс Отжиг для снятия напряжений при 750–850°С в защитной атмосфере (N₂ или N₂/H₂) после штамповки частично восстанавливаются магнитные свойства за счет рекристаллизации деформированной краевой зоны и перераспределения некоторого количества углерода в конфигурации с более низкой энергией. Однако для базовых материалов с более высоким содержанием углерода отжиг не может полностью устранить повреждение — оно может восстановиться примерно Увеличение гистерезисных потерь, вызванных штамповкой, на 60–75 %. , но эффект закрепления остаточного углерода сохраняется. Сверхнизкоуглеродистые стали более полно реагируют на отжиг, восстанавливаясь 85–95% их магнитных характеристик перед штамповкой. Содержание кремния как углеродный противовес В электротехнической стали для сердечников статора небольших автомобильных двигателей добавки кремния (Si) в количестве 2–3,5% играют двойную роль: они увеличивают электрическое сопротивление (уменьшая потери на вихревые токи) и уменьшают растворимость углерода в железной матрице. Более высокое содержание кремния легче выводит углерод из твердого раствора и в стабильную форму осадка во время обработки, что — если цикл отжига правильно спроектирован — может привести к более низкой эффективной концентрации магнитоактивного свободного углерода. Вот почему марки с высоким содержанием кремния, такие как 35Х270 (3,2% Si, C добиться существенно меньших потерь на гистерезис, чем у марок с низким содержанием кремния при эквивалентном номинальном уровне углерода. Взаимодействие кремния и углерода необходимо учитывать при сравнении марок стали — углерод сам по себе не определяет характеристики гистерезиса без знания содержания кремния и истории термической обработки пластин сердечника статора автомобильного малого двигателя. Сравнение стандартных марок электротехнической стали по характеристикам углерода Марка стали Содержание Si (%) Макс. углерод (мас.%) Общие потери при 50 Гц, 1,5T (Вт/кг) Сопротивление старению 35Х300 2,8–3,2 0.005 ≤ 3,00 Хорошо 35H270 3,0–3,4 0.004 ≤ 2,70 Очень хорошо 20H1200 (Хай-Б) 3,0–3,3 0.003 ≤ 1,20 (при 1,7Т) Отлично 50Х470 (стандарт) 1,5–2,0 0.010 ≤ 4,70 Умеренный Таблица 2. Характеристики углерода и сравнение магнитных потерь в распространенных марках электротехнической стали, используемых в пластинах сердечника статора малых автомобильных двигателей. Марка 50H470, распространенная в недорогих двигателях, допускает до 0,010 мас.% углерода — в два раза превышает порог премиальных классов — и показывает общие потери ядра почти на 60% выше, чем 35H270. Для сердечника статора небольшого автомобильного двигателя в многотактном электромобиле эта разница значительно накапливается в течение срока службы двигателя. Практические рекомендации по минимизации потерь на гистерезис, вызванных выбросами углерода Инженеры, выбирающие сердечник статора малого автомобильного двигателя, должны рассматривать содержание углерода как основной параметр заготовки и управления процессом, а не второстепенную металлургическую деталь. Ключевые рекомендации включают в себя: Укажите максимальный уровень углерода при ≤ 0,005% масс. (50 частей на миллион) в спецификации на закупку ламинированной стали для двигателей класса EV Для двигателей с расчетным сроком службы, превышающим 8 лет или 100 000 часов, требуются марки, стабилизированные углеродом, с добавками Ti или Nb для предотвращения магнитного старения. После штамповки примените контролируемый отжиг для снятия напряжения при температуре 750–820 ° C в течение 2–4 часов в атмосфере N₂, чтобы частично восстановить характеристики гистерезиса. Избегайте замены стандартных электротехнических сталей товарного качества (C: 0,008–0,015 мас.%) на указанные марки двигателей, даже временно во время нехватки поставок. Проверка поступающих стальных рулонов с помощью измерения коэрцитивной силы (Hc) — быстрого и неразрушающего метода измерения потерь на гистерезис, вызванных углеродом, при входном контроле качества. Рассмотрите возможность использования марок с более высоким содержанием кремния (3,0–3,5% Si) для подавления растворимости углерода, особенно для конструкций сердечников статора небольших автомобильных двигателей, работающих при частоте выше 200 Гц. Влияние углерода на потери на гистерезис в сердечнике статора автомобильного двигателя является как немедленным, так и накопительным. На этапе производства повышенное содержание углерода повышает коэффициент гистерезиса kh и расширяет петлю BH. В течение срока службы двигателя миграция углерода и осаждение карбидов продолжают ухудшать магнитные характеристики из-за старения — процесса, который практически необратим без повторного отжига. Выбор сверхнизкоуглеродистой электротехнической стали (C ≤ 0,005 мас.%) в сочетании с соответствующим содержанием кремния и отжигом после штамповки является единственным наиболее эффективным вмешательством на уровне материала. для минимизации потерь на гистерезис и обеспечения долгосрочной магнитной стабильности в сердечнике статора автомобильного малого двигателя, предназначенном для рабочих циклов электромобилей и автомобилей. ...

Для легких электромобилей кремниевая сталь остается доминирующим выбором для Сердечник статора небольшого автомобильного двигателя due to its superior magnetic performance, while aluminum composite offers meaningful weight savings at the cost of magnetic efficiency. The decision is not binary — it depends on motor size, operating frequency, thermal environment, and cost targets. Сегодня в большинстве тяговых и вспомогательных электродвигателей Пластины из кремнистой стали (0,20–0,35 мм, неориентированные марки) обеспечивают наилучший баланс потерь в железе, плотности потока насыщения и механической надежности. Aluminum composite cores are gaining ground in specific low-torque, high-speed auxiliary motors where mass reduction is a primary design driver. Основы материалов: из чего сделано каждое ядро Традиционный сердечник статора малого автомобильного двигателя состоит из сложенных друг на друга тонких пластин кремнистой стали электротехнического класса (сплав Fe-Si), обычно содержащих 2–3,5 % кремния. Эти пластины имеют изоляционное покрытие для подавления вихревых токов и спрессованы или закреплены в цилиндрическом статорном блоке. В алюминиевом композитном сердечнике статора, напротив, используются магнитомягкие композитные материалы (SMC) или композиты с алюминиевой матрицей, армированные магнитными частицами, или ламинированные алюминиевые сплавы со встроенными магнитными цепями. Плотность основного материала составляет примерно 2,7 г/см³ для алюминиевых сплавов против 7,65–7,85 г/см³ для кремнистой стали — разница в весе почти 3:1 при эквивалентном объёме. Weight Trade-Off: How Much Can You Actually Save? Weight reduction is the primary argument for aluminum composite in an Automotive Small Motor Stator Core. For a small auxiliary motor stator with an outer diameter of 80mm and stack length of 40mm, a silicon steel core may weigh approximately 320–380 г , в то время как эквивалентная конструкция из алюминиевого композита может быть нацелена на 110–140 г — сокращение примерно 60–65% . Однако, поскольку алюминий имеет более низкое магнитное насыщение, разработчику часто приходится увеличивать площадь поперечного сечения магнитной цепи для поддержания эквивалентного потока, что частично компенсирует экономию веса исходного материала. На практике реальная экономия массы в повторно оптимизированном алюминиевом композитном сердечнике статора автомобильного двигателя обычно достигает 30–45% по сравнению с оптимизированной конструкцией из кремнистой стали. Сравнение магнитных характеристик Магнитные характеристики – это то, в чем кремниевая сталь решительно лидирует. Ключевые параметры сердечника статора небольшого автомобильного двигателя включают плотность потока насыщения (Bs), относительную проницаемость (мкр) и потери в сердечнике (Вт/кг). Недвижимость Кремниевая сталь (35H300) Алюминиевый композит / SMC Плотность потока насыщения (Bs) 1,9–2,05 Т 0,8–1,3 Тл Относительная проницаемость (мкр) 4000–8000 200–500 Потери в сердечнике при 400 Гц, 1T (Вт/кг) 18–28 40–80 Плотность (г/см³) 7,65–7,85 2,7–5,5 Фактор суммирования 0,95–0,98 0,75–0,88 Таблица 1. Сравнение основных магнитных и физических свойств кремниевой стали и алюминиевого композита для сердечников статора небольших автомобильных двигателей. Более низкая плотность потока насыщения алюминиевого композита означает, что сердечник статора малого автомобильного двигателя должен быть физически больше или работать с более низкой плотностью потока, что напрямую снижает плотность крутящего момента. Для тягового двигателя, требующего пиковые крутящие моменты выше 50 Нм Алюминиевые композитные сердечники, как правило, не являются жизнеспособной заменой кремниевой стали без существенной модернизации двигателя. Эффективность и потери в сердечнике на рабочих частотах электромобилей Электродвигатели работают в широком диапазоне частот — от постоянного тока при запуске до 800–1200 Гц на крейсерской высокой скорости. для небольших вспомогательных двигателей. На этих частотах потери на вихревые токи преобладают над потерями в сердечнике статора малого автомобильного двигателя. Пластины из кремниевой стали толщиной 0,20 мм эффективно подавляют вихревые токи частотой примерно до 1000 Гц. Алюминиевые композиты и материалы SMC по своей природе имеют более высокое удельное сопротивление, что теоретически ограничивает вихревые токи, но их более низкая проницаемость означает, что двигателю требуется больший ток намагничивания, что увеличивает потери в меди (I²R) для компенсации. Чистое влияние на эффективность сердечника статора малого автомобильного двигателя из алюминиевого композита при частоте 400–800 Гц обычно составляет На 1,5–3,5 процентных пункта ниже эффективность чем эквивалентная конструкция из кремнистой стали в той же рабочей точке. Для небольшого двигателя насоса охлаждающей жидкости электромобиля мощностью 500 Вт этот разрыв в эффективности означает 7,5–17,5 Вт дополнительного тепловыделения — нетривиальная нагрузка по управлению температурой в герметичном подкапотном пространстве. Различия в терморегулировании Алюминий имеет значительно лучшую теплопроводность ( 150–200 Вт/м·К ) по сравнению с кремнистой сталью ( 25–30 Вт/м·К ). Это одна из областей, в которой алюминиевый композитный сердечник статора небольших автомобильных двигателей предлагает настоящее инженерное преимущество: тепло, выделяемое в обмотках, может быстрее отводиться от статора, снижая температуру горячих точек изоляции обмотки. В небольших двигателях без жидкостного охлаждения, таких как электродвигатели HVAC или двигатели с электронным усилителем рулевого управления (EPS), это тепловое преимущество может значительно продлить срок службы изоляции или обеспечить более высокую плотность постоянного тока в обмотках. Конструкторы, использующие алюминиевый композитный сердечник статора малого автомобильного двигателя в таких приложениях, могут иметь возможность использовать Изоляция класса F (155°C) вместо класса H (180°C) , снижая затраты на намоточный материал. Механическая прочность и технологичность Пакеты пластин из кремниевой стали для сердечника статора малого автомобильного двигателя производятся с использованием высокоскоростной прогрессивной штамповки — зрелого, крупносерийного процесса, стоимость оснастки которого обычно варьируется от 15 000–80 000 долларов США в зависимости от сложности, но с затратами на деталь всего 0,50–2,00 доллара США в масштабе. Алюминиевые композитные и SMC-сердечники часто прессуются или отливаются по форме, близкой к заданной, что позволяет создавать сложные трехмерные геометрии, невозможные при использовании штампованных пластин, например, сердечники статора с осевым магнитным потоком и встроенные каналы охлаждения. Однако материалы SMC имеют меньшая прочность на разрыв (60–100 МПа против 350–500 МПа у кремнистой стали) , что делает их подверженными растрескиванию при сборке с запрессовкой или при высоких радиальных магнитных силах. Статор из кремниевой стали: высокая радиальная прочность, подходит для сборки корпуса с натягом. Алюминиевый композитный статор: требуется клеевое соединение или формование; не подходит для прессовой посадки Статор SMC: Хрупкий при ударных нагрузках; требует проектных приспособлений для условий вибрации Для автомобильной техники, подверженной дорожной вибрации (обычно 10–2000 Гц, пиковая нагрузка до 20 г ), механическая прочность сердечника статора малого автомобильного двигателя из кремниевой стали является значительным преимуществом в надежности. Сравнение затрат на протяжении жизненного цикла продукта Стоимость сырья благоприятствует кремнистой стали. Кремниевая сталь электротехнического класса стоит примерно $1,2–2,5/кг в автомобильных объемах, в то время как алюминиевые сплавы, подходящие для применения в магнитных композитах, стоят 2,0–4,5 доллара США/кг в зависимости от марки и требований к обработке поверхности. Однако общая стоимость владения сердечником статора малого автомобильного двигателя должна учитывать уровень системы двигателя. Если более легкий статор из алюминиевого композита позволяет использовать аккумуляторную батарею меньшего размера в чувствительной к весу платформе электромобиля — например, в двухколесном электромобиле или микромобильном приложении — экономия на системном уровне может перевесить более высокую стоимость материала в расчете на ядро. Для вспомогательных двигателей обычных пассажирских электромобилей (электрические стеклоподъемники, насосы, вентиляторы) обоснование стоимости и производительности кремниевой стали остается. значительно сильнее в текущих объемах. Подходит для применения: когда выбирать каждый материал Выбор материала сердечника для сердечника статора малого автомобильного двигателя во многом зависит от конкретной функции двигателя и требований к платформе: Выбирайте кремниевую сталь, когда: Требуется высокая плотность крутящего момента (тяга, EPS, тормозные приводы) Рабочие частоты постоянно превышают 400 Гц Указан корпус с запрессовкой или термоусадочной посадкой. Стоимость единицы продукции является основным ограничением при проектировании при объемах производства более 50 000 штук в год. Целевой срок службы двигателя превышает 10 лет / 150 000 км. Выбирайте алюминиевый композит, когда: Вес платформы чрезвычайно ограничен (микро-электромобили, дроны, электронные велосипеды) Требуются 3D-пути потока (топология двигателя с осевым магнитным потоком) Внутри статора необходимы интегрированные структуры терморегулирования. Двигатель работает при плотности потока от низкой до умеренной ниже 0,8 Тл. Производство прототипов или мелкосерийное производство, где стоимость оснастки непомерно высока. Сегодня для подавляющего большинства автомобильных приложений с сердечником статора малых двигателей на платформах электромобилей Оптимальным материалом остается кремниевая сталь (неориентированная, 0,20–0,35 мм, марки от 35Х270 до 35Х300). — предлагая непревзойденные магнитные характеристики, механическую надежность, зрелость производства и экономическую эффективность. Алюминиевые композитные сердечники представляют собой убедительный аргумент только в нишевых приложениях, где масса имеет решающее значение, а требования к магнитным характеристикам скромны. По мере развития технологий SMC и алюминиевых композитов — особенно в плане улучшения проницаемости и снижения потерь в сердечнике при высоких плотностях магнитного потока — их роль на рынке автомобильных малых двигателей с сердечниками статора может расшириться, особенно по мере того, как архитектуры двигателей с осевым магнитным потоком набирают обороты в трансмиссиях электромобилей следующего поколения. ...

Геометрия паза Ядро статора двигателя является одним из наиболее важных проектных решений в электродвигателестроении. Чтобы ответить прямо: открытые пазы обеспечивают самый легкий доступ к обмотке, но создают самые высокие гармонические искажения и крутящий момент; полузакрытые слоты обеспечивают лучший баланс по всем трем параметрам; а закрытые пазы минимизируют гармоники и помехи, но значительно усложняют процесс намотки. Глубокое понимание компромиссов позволяет инженерам и группам закупок выбрать правильную конфигурацию сердечника статора двигателя для их конкретного применения. Три типа пазов в сердечнике статора двигателя: структурный обзор Прежде чем оценивать влияние на производительность, важно понять, что физически отличает геометрию каждого паза в сердечнике статора двигателя: Открытые слоты иметь полностью открытое отверстие щели, обращенное к воздушному зазору, обычно с шириной отверстия, равной ширине корпуса щели или превышающей ее. Полузакрытые слоты имеют узкое отверстие — обычно от 2 до 5 мм — которое значительно меньше корпуса паза, создавая частичную перемычку над областью проводника. Закрытые слоты полностью закрыты тонким магнитным мостом без прямого воздействия воздушного зазора на проводники. Толщина перемычки обычно составляет от 0,3 мм до 1,0 мм. Каждая конфигурация меняет путь магнитного потока, механическую доступность и электромагнитное поведение сердечника статора двигателя определенными и измеримыми способами. Влияние на легкость намотки: практическое значение для производства Ширина отверстия паза напрямую определяет, можно ли использовать предварительно намотанные катушки, игольчатые намоточные устройства или методы ручной установки при сборке сердечника статора двигателя. Открытые слоты Открытые пазы позволяют вставлять предварительно сформированные катушки с прямоугольным поперечным сечением, что обеспечивает высокий коэффициент заполнения медью, часто превышающий 70% . Это предпочтительная геометрия для двигателей среднего и высокого напряжения выше 1 кВ, где катушки с профильной обмоткой являются стандартными. Автоматическая установка катушки проста, что значительно сокращает время сборки и трудозатраты. Полузакрытые слоты Полузакрытые слоты требуют игольной намотки или введения отдельного проводника через узкое отверстие. Это ограничивает диаметр проводника и увеличивает сложность намотки. Однако современные автоматизированные устройства для намотки игл могут обеспечить коэффициент заполнения медью 55–65% имеют полузакрытую геометрию сердечника статора двигателя, что делает их пригодными для массового производства в двигателях дробной и встроенной мощности. Закрытые слоты Закрытые прорези представляют собой самую большую проблему при намотке. Проводники необходимо либо продеть до укладки пластин статора, либо магнитный мост должен быть локально деформирован после вставки проводника. Коэффициенты заполнения медью обычно ограничиваются ниже 50% , а уровень доходности производства может быть ниже. Сердечники статора двигателя с закрытыми пазами обычно используются в приложениях, где электромагнитные характеристики преобладают над удобством производства, например, в высокоскоростных двигателях шпинделя или малошумных сервоприводах. Тип слота Метод намотки Типичный коэффициент медного заполнения Сложность производства Открыть Формованная намотка/вставка катушки > 70% Низкий Полузакрытый Намотка иглы/вставка проволоки 55–65% Умеренный Закрыто Предварительная установка/деформация моста Высокий Таблица 1: Сравнение характеристик обмоток различных геометрий пазов сердечника статора двигателя Гармонические искажения: как геометрия паза влияет на поток в воздушном зазоре Гармонические искажения в двигателе во многом вызваны изменениями проницаемости воздушного зазора, то есть неравномерностью того, насколько легко магнитный поток проходит от сердечника статора двигателя к ротору. Щелевые отверстия действуют как разрывы магнитной проницаемости, и их размер напрямую определяет величину гармоник потока. В конструкции сердечника статора двигателя с открытыми пазами широкое отверстие паза создает выраженное изменение проницаемости при движении ротора мимо каждого паза. Это генерирует значительные гармоники слотов — обычно (6k ± 1) гармоники порядка в трехфазных машинах, которые увеличивают общие гармонические искажения (THD) в форме сигнала обратной ЭДС. Измеренные значения THD для конфигураций с открытыми слотами могут достигать 8–15% в зависимости от шага паза и количества полюсов ротора. Полузакрытые щели существенно уменьшают изменение проницаемости. При сужении отверстия щели до 2–4 мм путь магнитного потока становится более равномерным, а значения коэффициента нелинейных искажений противо-ЭДС обычно падают до 3–7% . Это усовершенствование напрямую снижает шум двигателя, нагрузки на подшипники от магнитных сил и потери в проводниках ротора, вызванные гармоническими вихревыми токами. Закрытые пазы на сердечнике статора двигателя обеспечивают наиболее синусоидальное распределение потока в воздушном зазоре, часто со значениями коэффициента нелинейных искажений противо-ЭДС. ниже 3% . Тонкий магнитный мост поддерживает почти равномерную проницаемость по всему внутреннему отверстию статора. Однако сам мост может насыщаться при высоких плотностях потока, что частично ограничивает это преимущество в рабочих точках полной нагрузки. Насыщение моста обычно начинается, когда плотность потока в мосту превышает 1,8–2,0 Тл . Зубчатый крутящий момент: роль ширины паза в пульсациях крутящего момента Зубчатый момент — пульсирующий крутящий момент, создаваемый магнитным притяжением между магнитами ротора и зубцами статора — является одним из наиболее важных параметров производительности, на который влияет геометрия паза сердечника статора двигателя. Это напрямую влияет на плавность хода на низких скоростях, точность позиционирования и акустический шум. Основной причиной зубчатого момента является изменение магнитного сопротивления по мере выравнивания и смещения полюсов ротора относительно зубьев статора. Более широкое отверстие паза на сердечнике статора двигателя создает более резкий градиент сопротивления, что приводит к более высокие значения пикового крутящего момента . В конструкциях с открытыми пазами зубчатый крутящий момент может представлять собой 5–15 % номинального крутящего момента , что неприемлемо в прецизионных сервоприводах, робототехнике или приложениях с прямым приводом. Полузакрытые пазы сердечника статора двигателя уменьшают крутящий момент примерно до 1–5 % номинального крутящего момента за счет сглаживания сопротивления перехода. В сочетании со стандартными методами смягчения, такими как перекос ротора (обычно с шагом 1 паз) или дробными комбинациями паз-полюс, зубчатый крутящий момент в полузакрытых конструкциях может быть снижен до уровня ниже 1% от номинального крутящего момента в хорошо оптимизированных моторах. Сердечники статора двигателя с закрытыми пазами обеспечивают наименьший собственный зубчатый момент, часто ниже 0,5% номинального крутящего момента , поскольку магнитный мост полностью устраняет разрыв сопротивления в отверстии щели. Это делает конструкции с закрытыми пазами предпочтительным выбором для сверхплавных приводов, таких как двигатели медицинского оборудования, прецизионные шпиндели с ЧПУ и высококачественные двигатели проигрывателей аудиосистем. Руководство по выбору геометрии паза сердечника статора двигателя с учетом особенностей применения Выбор правильной геометрии паза для сердечника статора двигателя зависит от матрицы приоритетов приложения. Следующие рекомендации отражают проверенную в отрасли практику: Промышленные асинхронные двигатели (общего назначения): Полузакрытые слоты являются стандартными. Они обеспечивают баланс между эффективностью производства и приемлемыми гармоническими характеристиками при работе преобразователя частоты (ЧРП). Двигатели с формованной обмоткой среднего и высокого напряжения (свыше 1 кВ): Открытые пазы необходимы для размещения предварительно сформированных катушек с достаточной толщиной изоляции. Подавление гармоник осуществляется за счет конструкции ротора и внешних фильтров. Синхронные двигатели с постоянными магнитами (PMSM) для сервоприводов и робототехники: Предпочтительны полузакрытые или закрытые пазы, а закрытые пазы выбираются, когда требуется зубчатый крутящий момент ниже 1% от номинального крутящего момента. Высокоскоростные двигатели (свыше 10 000 об/мин): Закрытые пазы на сердечнике статора двигателя позволяют минимизировать потери на поверхности ротора из-за гармонических составляющих потока, которые в противном случае проникли бы в ротор на высокой частоте. Тяговые электродвигатели: Наиболее распространены полузакрытые пазы с оптимизированной геометрией кончиков зубьев, обеспечивающие баланс требований NVH (шум, вибрация, жесткость) с эффективностью намотки массового производства. Дополнительные параметры конструкции, которые взаимодействуют с геометрией паза Геометрия паза не работает изолированно внутри сердечника статора двигателя. Его влияние на легкость намотки, гармонические искажения и крутящий момент модулируется несколькими взаимодействующими конструктивными переменными: Количество слотов: Большее количество пазов статора уменьшает расстояние между порядками гармоник и, как правило, снижает амплитуду зубчатого момента. Сердечник статора двигателя с 48 пазами обычно демонстрирует меньший крутящий момент, чем эквивалентная конструкция с 24 пазами при том же количестве полюсов. Угол фаски вершины зуба: Даже в конструкциях с открытыми пазами снятие фаски на кончиках зубьев под углом 30–45° может снизить остроту градиента сопротивления и снизить зубчатый момент на 20–40% без изменения ширины отверстия паза. Марка материала для ламинации: Электротехническая сталь с высоким содержанием кремния (например, M270-35A) в сердечнике статора двигателя снижает потери на вихревые токи, возбуждаемые гармоническими компонентами потока, что делает ее особенно ценной в конструкциях с открытыми пазами, где гармоники по своей природе выше. Длина воздушного зазора: Больший воздушный зазор ослабляет колебания проницаемости гармоник щелей, частично компенсируя влияние более широких отверстий щелей. Однако увеличение воздушного зазора также снижает коэффициент мощности и требует более высокого тока намагничивания. Ключевые выводы для инженеров и покупателей сердечников статоров двигателей При выборе или оценке сердечника статора двигателя геометрию паза следует рассматривать как основную переменную конструкции, а не как второстепенную мысль. В следующем кратком изложении отражены основные критерии принятия решения: Отдавайте предпочтение полузакрытым слотам для большинства промышленных и потребительских двигателей как оптимальный компромисс между производительностью и технологичностью. Укажите открытые слоты только тогда, когда приложение требует высоких коэффициентов заполнения медью и использует катушки с формованной обмоткой, а также где доступна фильтрация гармоник. Выбрать закрытые слоты когда зубчатый крутящий момент и гармонические искажения являются первостепенными проблемами и когда более высокая стоимость производства сердечника статора двигателя оправдана требованиями конечного применения. Всегда оценивайте геометрию паза в сочетании с конструкция ротора, количество слотов, степень ламинирования и электроника привода позволяют достичь оптимальной производительности на уровне системы. Правильно выбранная геометрия паза в сердечнике статора двигателя — это не просто электромагнитная оптимизация — это прямой фактор, влияющий на стоимость производства, надежность двигателя, акустическое качество и пригодность для применения. Инженеры, которые относятся к этому параметру с должной строгостью, неизменно добиваются превосходных результатов работы двигательной системы. ...

Система изоляции Сердечник статора небольшого автомобильного двигателя рассчитан на тепловые характеристики в первую очередь в соответствии со стандартами тепловых классов IEC и UL, при этом для применения под капотом обычно требуется Класс F (155°С) или класс H (180°С) рейтинги — и все чаще класс N (200°С) или выше для электромобилей и гибридных платформ. Эти номиналы определяют максимальную постоянную рабочую температуру, которую изоляция может выдержать в течение расчетного срока службы, обычно 20 000 часов, без значительного ухудшения диэлектрической прочности или механической целостности. Почему температурные условия под капотом требуют строгих показателей изоляции Подкапотное пространство современного автомобиля является одним из наиболее термически агрессивных мест, с которыми может столкнуться любой электрический компонент. Температура окружающей среды в моторном отсеке обычно достигает от 120°С до 140°С , а локальные горячие точки — особенно возле выпускных коллекторов или турбокомпрессоров — могут значительно превысить этот предел. Если добавить внутреннее тепло, выделяемое резистивными потерями (потери I²R) внутри самих обмоток статора, система изоляции Сердечник статора небольшого автомобильного двигателя должны выдерживать совокупную тепловую нагрузку, значительно превышающую стандартные требования к промышленным двигателям. К малым двигателям в этой категории относятся приводы вентиляторов охлаждения, насосов рулевого управления с электроусилителем, систем вентиляции, кондиционирования, топливных насосов и приводов активной подвески. Несмотря на свои компактные размеры, эти двигатели часто работают в высоких рабочих циклах с минимальной возможностью теплового восстановления, что делает класс изоляции одним из наиболее важных параметров конструкции. Стандарты термической классификации IEC и UL Система тепловых классов изоляции определяется в соответствии с МЭК 60085 и упоминается в стандартах двигателей, таких как IEC 60034-1. Каждый класс определяет максимально допустимую температуру в самой горячей точке системы изоляции: Термический класс Макс. Температура горячей точки. Типичные изоляционные материалы Общее приложение Класс Б 130°С Полиэфирные пленки, слюда Периферийные устройства под капотом с низким уровнем нагрузки Класс F 155°C Полиимид (каптон), эпоксидные смолы Стандартные подкапотные малые моторы Класс Н 180°C Силиконовые эластомеры, арамидная бумага Высоконагруженный EPS, вентиляторы охлаждения Класс Н (200) 200°C PEEK, высокотемпературный полиимид Вспомогательные тяговые электромобили, турбозоны Класс Р (220 ) 220°С Композиты с керамическим наполнением Автоспорт, предельная близость к выхлопу Таблица 1. Тепловые классы IEC 60085 и их актуальность для применения в сердечниках статоров небольших автомобильных двигателей. Для большинства Сердечник статора небольшого автомобильного двигателя конструкции развернуты в стандартных подкапотных положениях, Класс F – это практический минимум , в то время как класс H становится новым базовым уровнем для двигателей, работающих в тяжелых условиях эксплуатации или в установках с ограниченным температурным режимом. Ключевые компоненты системы изоляции сердечника статора Система изоляции Сердечник статора небольшого автомобильного двигателя Это не единый материал — это многослойная система, которая должна работать сплоченно при термических, механических и химических нагрузках. К первичным элементам относятся: Изоляция вкладыша слота: Обычно Nomex® (арамидная бумага) или полиимидная пленка вставляются в каждый паз статора для электрической изоляции медной обмотки от пакета пластин. Для систем класса H стандартными являются марки Nomex 410 или 418. Эмаль проводов (покрытие магнитной проволоки): Медные проводники покрыты термостойкой эмалью — обычно полиэфиримидом (класс F) или полиамидимидом (класс H). Обычно указывается провод, соответствующий стандартам IEC 60317 или NEMA MW. Межфазная изоляция: Между фазами обмотки расположены чередующиеся изоляционные листы для предотвращения межфазных коротких замыканий при тепловом расширении. Пропиточный лак или герметик: После обмотки статор пропитывается под вакуумом (VPI) термореактивной смолой (эпоксидной или полиэфирной) или полностью герметизируется силиконовым гелем, который заполняет воздушные пустоты, улучшает теплопроводность и механически фиксирует обмотку от усталости, вызванной вибрацией. Термический класс, присвоенный всей системе изоляции, определяется самый слабый компонент в цепи . Статор, намотанный магнитной проволокой класса H, но с использованием лаковой системы класса F, по-прежнему относится к классу F. Термическое старение и ожидаемый срок службы Деградация изоляции в Сердечник статора небольшого автомобильного двигателя следует соотношению Аррениуса, которое гласит, что для каждого Повышение температуры на 10°C выше номинальной , срок службы изоляции сокращается примерно вдвое. Это известно как «правило 10 градусов» и имеет важное практическое значение для расчетного запаса. Например, система изоляции класса F, рассчитанная на 20 000 часов при температуре 155 °C, теоретически прослужит лишь около 10 000 часов при непрерывной работе при температуре 165 °C. Вот почему инженеры-автомобилестроители обычно рассчитывают рабочую температуру статора так, чтобы она работала. не менее чем на 10–20°C ниже потолка класса изоляции. , обеспечивая температурный запас, учитывающий точки перегрева, переходные процессы нагрузки и деградацию в конце срока службы. Методы термического валидационного тестирования Программы квалификации OEM для Сердечник статора небольшого автомобильного двигателя Системы изоляции обычно включают следующие испытания: Испытание на термическую стойкость (IEC 60216): Ускоренное старение при повышенной температуре с последующим пробой диэлектрика и измерениями прочности на разрыв для определения термического индекса (TI) изоляционной системы. Тестирование на повышение температуры: Эксплуатация двигателя при номинальной нагрузке до достижения теплового равновесия, затем измерение температуры обмотки методом сопротивления (в соответствии с IEC 60034-1) для подтверждения того, что температура изоляции остается в пределах класса. Термошоковая езда на велосипеде: Быстрая смена экстремальных температур (например, от -40°C до 155°C) для проверки на растрескивание, расслоение или потерю адгезии в системе пропитки — общее требование производных спецификаций AEC-Q200. Испытание диэлектрической прочности (hi-pot): Прикладные испытания напряжением для проверки целостности изоляции до и после термического старения в соответствии с требованиями прослеживаемости IEC 60034-1 и IATF 16949. Влияние стратегии охлаждения на выбор класса изоляции Охлаждающая архитектура, окружающая Сердечник статора небольшого автомобильного двигателя напрямую влияет на то, какой тепловой класс необходим. Хорошо охлаждаемый статор — например, статор с алюминиевым корпусом, обеспечивающим прямой кондуктивный отвод тепла — может адекватно выдерживать тепловую нагрузку в пределах класса F даже при высоких рабочих циклах. И наоборот, термически изолированный или самовентилируемый небольшой двигатель в ограниченном подкапотном пространстве может накапливать тепло достаточно быстро, чтобы требовать изоляции класса H или выше, несмотря на скромные номинальные мощности. В электромобилях, где вспомогательные двигатели, такие как масляные насосы или насосы охлаждающей жидкости, являются неотъемлемой частью системы терморегулирования автомобиля, сам двигатель может иметь жидкостное охлаждение. В этом случае система изоляции должна быть совместима с химическим составом охлаждающей жидкости (например, смесью гликоля и воды), а также соответствовать требованиям теплового класса — часто упускаемого из виду параметра совместимости, который влияет на выбор лака и герметика. Практические рекомендации по определению тепловых характеристик изоляции При поиске или указании Сердечник статора небольшого автомобильного двигателя при использовании под капотом следующий контрольный список обеспечивает практическую основу для оценки теплоизоляции: Подтвердите тепловой класс системы изоляции (F, H или N) и запросите у поставщика сертификат термического индекса IEC 60216. Убедитесь, что эмаль магнитного провода, вкладыш паза и пропиточный лак относятся к одному и тому же или более высокому классу — прочность системы зависит от ее самого слабого элемента. Запросите данные испытаний на повышение температуры при номинальной нагрузке, причем температура горячей точки подтверждается методом сопротивления, а не только с помощью поверхностной термопары. Убедитесь, что результаты циклического термоудара доступны в диапазоне рабочих температур целевой платформы транспортного средства (от -40°C до не менее 155°C для класса F или от -40°C до 180°C для класса H). Для электромобилей или гибридных автомобилей подтвердите проведение испытаний на совместимость охлаждающей жидкости, если статор будет контактировать с жидкой охлаждающей средой. Подтвердите соответствие стандарту IATF 16949 и отслеживаемость материалов для поддержки требований RoHS/REACH к используемым изоляционным материалам. Указание правильного теплового класса изоляции для Сердечник статора небольшого автомобильного двигателя Это не просто проверка соответствия требованиям — это прямой фактор, определяющий надежность эксплуатации, стоимость гарантии и способность двигателя стабильно работать на протяжении всего срока службы автомобиля. Поскольку температура под капотом турбированных и электрифицированных платформ продолжает расти, Класс H быстро становится консервативным базовым уровнем. для любого нового автомобильного двигателя малой мощности, рассчитанного на срок службы 15 лет. ...

Роль ламинированной изоляции В Статор двигателя и сердечники ротора Изоляция между пластинами играет решающую роль в снижении потерь на вихревые токи, повышении энергоэффективности, минимизации тепловыделения и обеспечении стабильных электромагнитных характеристик. Электрически изолируя каждую тонкую стальную пластину, изоляция заставляет ток течь по меньшим петлям, а не по большим путям циркуляции, тем самым значительно уменьшая рассеивание энергии. На практике это может снизить потери в сердечнике на 20%–50% по сравнению с неламинированными или плохо изолированными сердечниками, что напрямую повышает эффективность и срок службы двигателя. Понимание вихревых токов в сердечниках двигателей Вихревые токи — это циркулирующие токи, индуцируемые в проводящих материалах под воздействием изменяющихся магнитных полей. В Статор двигателя и сердечники ротора , эти токи неизбежны из-за переменного магнитного потока. Однако без надлежащей изоляции эти токи могут стать большими и вызвать значительные потери энергии в виде тепла. Пластины обычно изготавливаются из тонких листов электротехнической стали, часто от Толщина от 0,2 мм до 0,5 мм . Каждый лист покрыт изолирующим слоем, который ограничивает поток вихревых токов внутри отдельных пластин. Это значительно увеличивает сопротивление протеканию тока через стек, тем самым уменьшая потери. Как ламинированная изоляция снижает потери энергии Изоляция между пластинами увеличивает электрическое сопротивление, перпендикулярное направлению магнитного потока. Такая конструкция сводит к минимуму образование больших петель вихревых токов. В результате: Пути вихревых токов разбиты на более мелкие петли. Выделение тепла значительно снижается Общая эффективность ядра повышается Например, в быстроходных двигателях, работающих выше 1000 Гц Потери в сердечнике могут резко возрасти, если изоляция неадекватна. Надлежащая изоляция пластин гарантирует, что потери остаются управляемыми даже на более высоких частотах. Типы используемых изоляционных покрытий На ламинат наносят несколько типов изоляционных покрытий. Статор двигателя и сердечники ротора . Эти покрытия выбираются с учетом тепловых требований, уровней напряжения и производственных процессов. Распространенные изоляционные покрытия, используемые в пластинах двигателей, и их характеристики. Тип покрытия Термическое сопротивление Типичное применение Органические покрытия До 150°С Двигатели общего назначения Вorganic Coatings До 500°С Высокотемпературные применения Гибридные покрытия До 300°С Вdustrial and automotive motors Влияние на терморегулирование Эффективная изоляция между пластинами помогает снизить выделение тепла, вызванное вихревыми токами. Меньшее тепловыделение повышает термическую стабильность и предотвращает ухудшение изоляции обмоток и окружающих компонентов. В high-performance motors, maintaining a temperature increase below 40°С–60°С температура выше окружающей среды часто имеет решающее значение. Плохая изоляция ламината может привести к появлению локальных горячих точек, ускоряя старение изоляции и снижая надежность двигателя. Механические и структурные преимущества Помимо электрических характеристик, изоляционные покрытия также способствуют обеспечению механической целостности. Статор двигателя и сердечники ротора . Покрытие действует как связующий слой между пластинами, помогая поддерживать выравнивание и снижая вибрацию. Улучшает жесткость штабеля во время работы. Уменьшает движение ламината и шум Повышает устойчивость к механическим воздействиям В high-speed applications exceeding 10 000 об/мин , контроль вибрации становится необходимым. Правильная изоляция косвенно способствует стабилизации стопки ламината и предотвращению микроподвижностей. Вfluence on Motor Efficiency and Performance Эффективность Статор двигателя и сердечники ротора На него напрямую влияют потери в сердечнике, которые включают потери на гистерезис и вихревые токи. Изоляция в первую очередь устраняет потери на вихревые токи, которые могут составлять значительную часть общих потерь в сердечнике в высокочастотных приложениях. Минимизируя эти потери, изоляция способствует: Более высокий КПД двигателя (часто эффективность повышается на 2–5%) Снижение энергопотребления Улучшенная стабильность крутящего момента Вsulation between laminations in Статор двигателя и сердечники ротора необходим для контроля вихревых токов, снижения тепловыделения, повышения механической стабильности и общего КПД двигателя. Без надлежащей изоляции двигатели будут страдать от чрезмерных потерь, снижения производительности и сокращения срока службы. При выборе или проектировании сердечников двигателя инженеры должны учитывать тип изоляционного покрытия, толщину ламинирования, рабочую частоту и тепловые требования. Хорошо оптимизированная система изоляции обеспечивает надежную работу двигателя при различных нагрузках и условиях окружающей среды, что делает его основополагающим элементом конструкции современного электродвигателя. ...

Влияние толщины ламината на выходную мощность Толщина пластин в Сердечник статора автомобильного двигателя напрямую влияет на выходную мощность двигателя, эффективность и минимизацию потерь энергии. Более тонкие пластины обычно уменьшают потери на вихревые токи и повышают эффективность двигателя, что приводит к более высокой выходной мощности. Однако слишком сильное уменьшение толщины ламината может привести к структурным и производственным проблемам, таким как увеличение механических напряжений и усложнение производственного процесса. Поэтому для оптимальной производительности необходимо найти оптимальный баланс. Роль вихревых токов в потере мощности В электродвигателях вихревые токи представляют собой петли электрического тока, индуцированные внутри сердечника статора из-за изменения магнитного поля. Эти токи вызывают потерю энергии в виде тепла. Уменьшая толщину пластин, двигатель может ограничить пути прохождения вихревых токов, тем самым уменьшая потери энергии. Это сокращение приводит к повышению энергоэффективности, что важно для электромобилей, стремящихся максимизировать запас хода и производительность. Оптимизация толщины ламинирования для повышения эффективности Ключ к оптимизации производительности Сердечник статора автомобильного двигателя заключается в выборе подходящей толщины ламината. Более тонкие пластины приводят к меньшим потерям энергии из-за вихревых токов. Однако ламинирование должно быть достаточно толстым, чтобы сохранить механическую целостность и структурную прочность сердечника. Обычно пластины изготавливаются из электротехнической стали, которая тонкая и ламинируется слоями, чтобы создать прочную структуру сердцевины, сводя к минимуму сопротивление и потери энергии. При выборе толщины ламината также необходимо учитывать магнитные свойства материала. Баланс между толщиной ламината и механической целостностью Хотя более тонкие пластины полезны для снижения потерь на вихревые токи, слишком тонкие пластины могут поставить под угрозу Сердечник статора автомобильного двигателя механическая целостность. Статор должен выдерживать физические силы, возникающие во время работы двигателя. Если пластины слишком тонкие, сердцевина может не обеспечить необходимую прочность и долговечность, что приведет к потенциальным механическим повреждениям. Производители должны найти баланс между толщиной ламината и способностью материала противостоять механическим нагрузкам. Влияние на эффективность двигателя и выходную мощность КПД двигателя во многом зависит от количества энергии, теряемой в сердечнике статора. Более толстые пластины имеют тенденцию увеличивать сопротивление магнитному потоку, что приводит к более высоким потерям на вихревые токи. С другой стороны, более тонкие пластины приводят к меньшему сопротивлению и снижению потерь энергии, что повышает эффективность. Выходная мощность двигателя напрямую связана с его эффективностью. Более эффективные двигатели обеспечивают лучшую производительность, меньшее выделение тепла и большую долговечность. Например, статор с более тонким многослойным сердечником может обеспечить более высокую выходную мощность при более низком энергопотреблении, что дает значительное преимущество в производительности электромобиля. Примеры оптимальной толщины ламината в автомобильных двигателях Эксперты отрасли предполагают, что типичная толщина ламината для Сердечник статора автомобильного двигателя составляет от 0,2 мм до 0,35 мм в зависимости от конкретной конструкции двигателя и желаемых мощностных характеристик. Для высокопроизводительных двигателей обычно используются более тонкие пластины толщиной около 0,2 мм, поскольку они обеспечивают более высокий КПД и меньшие потери. Напротив, для двигателей, которые отдают предпочтение структурной целостности или имеют более высокие механические нагрузки, могут быть предпочтительнее несколько более толстые пластины, чтобы обеспечить долговечность, не жертвуя слишком сильно с точки зрения выходной мощности. Рекомендации по производству более тонких ламинатов Хотя более тонкие ламинаты обеспечивают значительные преимущества в производительности, процесс их производства более сложен. По мере уменьшения толщины возрастает точность, необходимая при резке и ламинировании стальных листов. Кроме того, более тонкие пластины могут быть более склонны к повреждению или деформации, что может повлиять на общую эффективность и надежность двигателя. Чтобы смягчить эти проблемы, производители используют передовые технологии нанесения покрытий, такие как изоляционные покрытия, для защиты пластин и поддержания высоких характеристик на протяжении всего срока службы двигателя. Выбор материала для ламинирования Материал, используемый для ламинирования в Сердечник статора автомобильного двигателя играет решающую роль в снижении потерь на вихревые токи. Электротехническая сталь, особенно кремнистая сталь, является наиболее часто используемым материалом для ламинирования из-за ее превосходных магнитных свойств. Присутствие кремния в стали помогает повысить ее удельное сопротивление, дополнительно снижая потери на вихревые токи. Чем выше удельное сопротивление материала, тем меньше тепла выделяется во время работы, что способствует повышению эффективности и производительности. Толщина пластин в Сердечник статора автомобильного двигателя играет ключевую роль в общей эффективности, выходной мощности и долговечности двигателя. Более тонкие пластины уменьшают потери на вихревые токи и повышают энергоэффективность, что приводит к повышению производительности двигателя. Однако поиск оптимальной толщины ламината имеет решающее значение для обеспечения баланса между эффективностью, механической прочностью и долговечностью. Благодаря тщательному выбору материалов и передовым технологиям производства можно достичь оптимальных характеристик и выходной мощности современных электродвигателей. Сравнение различной толщины ламината и эффективности двигателя Толщина ламинации (мм) Потери вихревых токов (%) КПД двигателя (%) Выходная мощность (кВт) 0.35 8 92 50 0.25 ...
