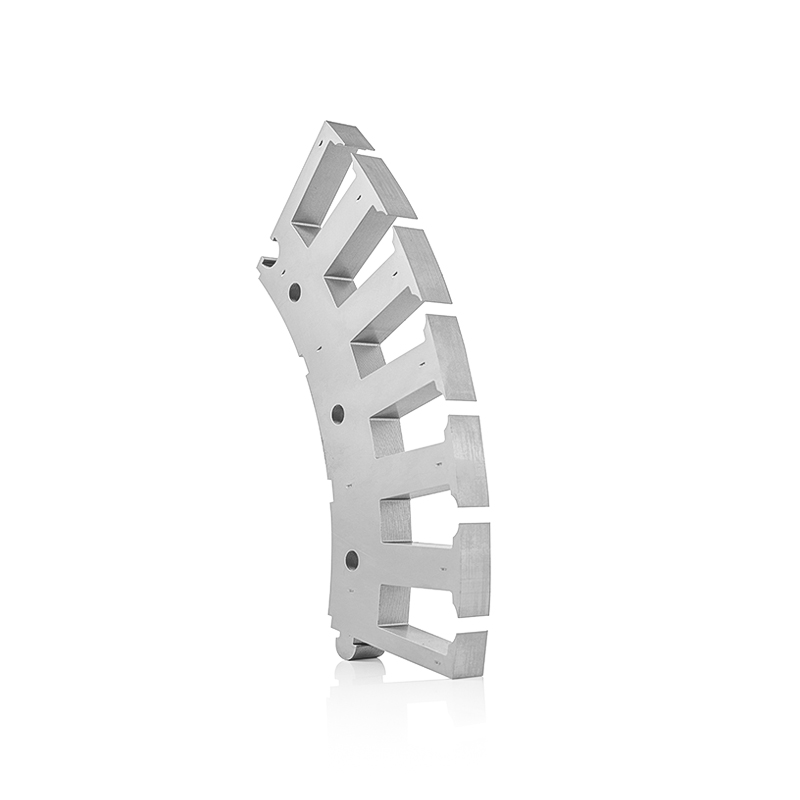

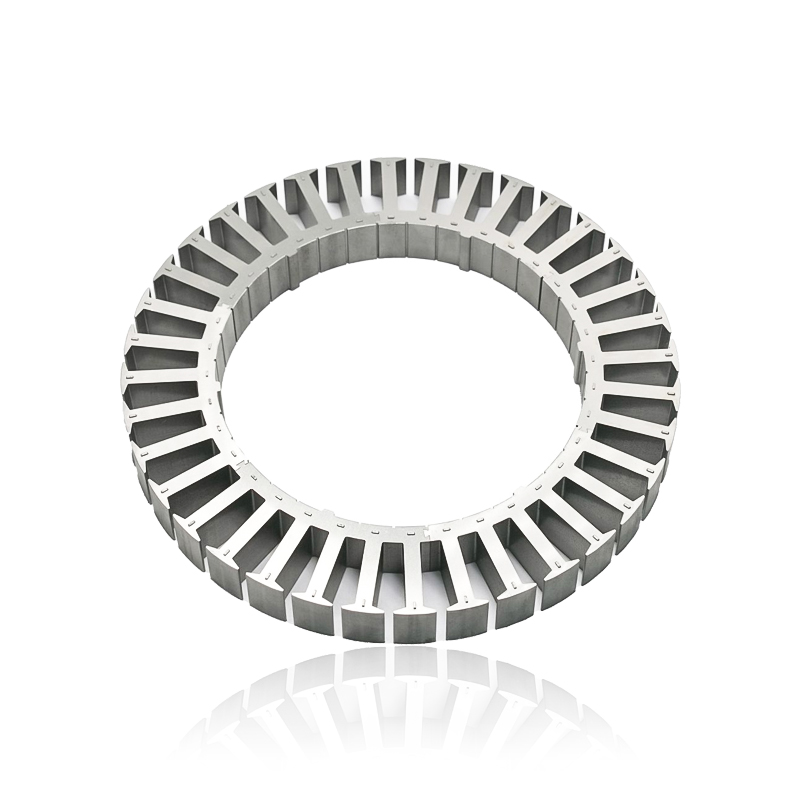

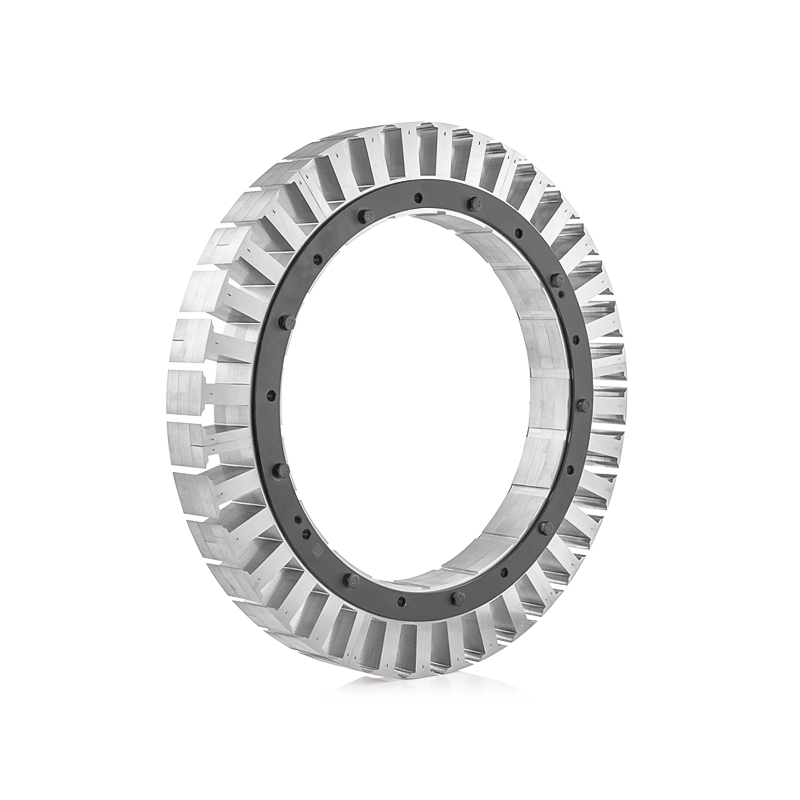

Статор и сердечник ротора тягового двигателя лифта Поставщики

Процесс ламинирования сердечника двигателя: от стальной катушки до проверенной стопки Решения по заготовке, укладке и склеиванию определяют потери в сердечнике, точность размеров и реальную стоимость каждого двигателя, который вы строите. Рулон из кремнистой стали толщиной 0,35 мм поступает в пресс, а через несколько ходов пресса он выходит в виде сблокированного статора для тягового двигателя. Все, что определяет, будет ли этот пакет работать так, как задумано — высота заусенцев, коэффициент укладки, межслойная изоляция, стабильность блокировки — устанавливается внутри этого окна, задолго до того, как будет введена первая обмотка. Итак, вот честное резюме: процесс ламинирования сердечника двигателя — это не одна технология. Это цепочка небольших, измеримых решений. Если обращаться с ними хорошо, ядро ​​спокойно будет выполнять свою работу в течение десятилетия. Если обращаться с ними неправильно, потери проявятся позже в виде тепла, шума и несбалансированного тока, что обычно при проверке конструкции никому не нравится. Что на самом деле контролирует процесс ламинирования Каждая пластина в многослойном сердечнике отделена от соседей тонким изолирующим слоем – покрытием, оксидом или клеем – который нарушает путь, по которому в противном случае могли бы использовать циркулирующие вихревые токи. Эта единственная идея движет всем процессом. Более тонкая сталь снижает потери на вихревые токи, но большее количество слоев означает больше ударов штамповкой, больше операций укладки и больше шансов на дефект при обращении. Практические банды хорошо зарекомендовали себя. Пластины толщиной примерно 0,50 мм подходят для обычных промышленных и бытовых двигателей, 0,35 мм обычно используются в тяговых машинах и машинах с более высоким КПД, а от 0,20 до 0,27 мм используются в высокоскоростных или высокочастотных конструкциях. Переход от 0,50 мм к 0,35 мм увеличивает количество ламинатов в стопке фиксированной длины примерно на сорок процентов. , и каждый из них должен быть ровным, чистым и правильно уложенным. На линии ламинирования соблюдение размеров редко бывает сложной задачей. Удерживать это измерение на шестом часу рабочей смены, на последней трети витка, — самая сложная задача. Шаг за шагом: как создается ламинированный сердечник Последовательность ниже представляет собой основной маршрут. Магазины объединяют или пропускают шаги, но зависимости остаются прежними. Подготовка и резка рулонов. Допуск по ширине и качество кромки прорези переносятся прямо в матрицу, поэтому грубая кромка прорези через две станции становится проблемой заусенцев. Вырубка и прецизионная штамповка. Прогрессивные штампы работают в больших объемах; составные или одноударные штампы предназначены для небольших объемов и прототипов. Зазор матрицы и острота инструмента определяют высоту заусенцев и состояние кромки. Удаление заусенцев. Чистка щеткой или контролируемый зазор матрицы сводят заусенцы ниже заданного максимума перед началом укладки. Отжиг для снятия напряжений. Штамповка деформирует зеренную структуру вблизи кромки реза и ухудшает магнитные свойства. Отжиг большую часть этого восстанавливает за счет дополнительного термического этапа и возможных изменений изоляции. Укладка и склеивание. Соединение, сварка, клеевое соединение или клепка с контролем длины пакета, прямоугольности и скручивания. Калибровка и проверка. Пакет прессуется до окончательной высоты, затем проверяется высота заусенцев, размеры, коэффициент укладки и межламинарное сопротивление. Более подробно о том, как эти этапы находятся под контролем на производстве, включая проверку материалов и качества, см. в этом пошаговом руководстве. как изготавливаются пластины сердечника статора . Отжиг не становится лучше автоматически. Для некоторых марок и конструкций штабелей дополнительные риски при обращении и изоляции обходятся дороже, чем магнитное усиление, поэтому выбор остается за разработчиком двигателя, а не только в прессовом цехе. Сравнение методов укладки и склеивания После того, как пластины пробиты, метод, используемый для их скрепления, на удивление во многом определяет готовую сердцевину. Таблица 1. Сравнение распространенных методов укладки ламината, каждый из которых обычно подходит, и связанных с этим технологических рисков. Метод Типичная посадка Влияние на стек Основной риск Интерлок (самозажимной) Крупногабаритные приборы, инструменты и небольшие двигатели Быстро, без инструментов, без цикла отверждения Выемки уменьшают эффективную площадь стали и коэффициент штабелирования. Лазерная сварка Тяговые, сервоприводы и ядра большего размера Жесткий, без потери блокировки Локальное тепло может изменить магнитные свойства вблизи сварного шва. Клеевое соединение Тонкие ламинаты, небольшие тиражи и прототипы Нет инструментов, хороший коэффициент штабелирования Цикл отверждения и контроль линии склеивания перед обработкой Заклепки или сквозные штифты Большой генератор и промышленные ядра Простой, удобный в обслуживании, терпимый к размеру Дополнительные отверстия уменьшают магнитное сечение. Допуски и недостатки, определяющие приемку Основные спецификации группируются вокруг небольшого набора цифр. Высота заусенцев обычно ограничивается от 0,02 мм до 0,05 мм в зависимости от класса двигателя и системы изоляции. Коэффициент штабелирования обычно находится в диапазоне от 0,95 до 0,98, при этом стопки переплетаются на нижнем конце, поскольку углубления смещают сталь. Длина и прямоугольность стопки обычно удерживаются в пределах одной десятой или двух миллиметра на тяговых и сервосердечниках, а сердечники ротора добавляют к этому концентричность и динамический баланс. Заусенцы достаточно высокие, чтобы перекрыть межламинарную изоляцию, создавая локальные короткие замыкания и точки перегрева. Изменение толщины рулона, что приводит к смещению высоты штабеля и вынуждает операторов компенсировать это в середине пробега. Сформированные углубления для замков, которые сокращают полезную стальную площадь. Повреждение покрытия или загрязнение в результате обращения, хранения или удаления заусенцев. Скрученные, выпуклые и рыхлые слои, которые выдерживают визуальный осмотр, но выходят из строя при нажатии или намотке стопки. Стек может выполнять идеальные измерения, но при этом выходить из строя электрически. Если в плане проверки не учитываются высота заусенцев, целостность покрытия и межслоевое сопротивление, то скорость прохождения измерений дает неверное представление о качестве. Согласование процесса ламинирования с применением Тяговые двигатели обеспечивают максимально плотное сочетание тонкого материала, высокого коэффициента штабелирования и контроля размеров. Типичным является материал в диапазоне от 0,20 до 0,35 мм, и соединение или сварка обычно заменяют соединение, поскольку сердечник должен оставаться жестким на высокой скорости с низкими потерями. Ядра ветрогенераторов меняют приоритеты. Диаметры могут измеряться в метрах, поэтому сегментирование, выравнивание и транспортировка имеют большее значение, чем скорость печати; Сваренные или скрепленные болтами стопки в таком масштабе выдерживают лучше, чем сблокированные. Двигатели бытовых приборов и электроинструментов живут на противоположном конце. Объемы огромны, а стоимость стержня доминирует, поэтому материал толщиной 0,5 мм, блокировка и прогрессивная матрица с длительным сроком службы являются нормальным решением. Интервалы технического обслуживания штампов становятся вопросом планирования производства, а не техническим. Сервоприводы и сердечники рельсового транзита находятся между этими крайностями: умеренные объемы, но плотная геометрия пазов и требования к низкой вибрации, которые постоянно контролируют профиль пазов, износ пуансона и стабильность ламинирования. Квалификация поставщика: вопросы, которые стоит задать перед нарезкой оснастки Процесс в значительной степени фиксируется после того, как игральная кость вырезана, поэтому большая часть кредитного плеча приходится на несколько недель до этого. Несколько вопросов отделяют поставщиков, понимающих процесс, от тех, кто указывает только цену за штуку. Какую высоту заусенцев измеряют, на скольких частях и в каких точках бухты? Каким образом коэффициент штабелирования проверяется на готовом пакете, а не рассчитывается теоретически? Как проверяется целостность покрытия или межслойное сопротивление после снятия заусенцев и укладки? Каковы процедуры первой и последней замены катушки или матрицы? Проверяются ли потери в сердечнике на выборочной основе и каким методом – Эпштейна, методом испытания отдельных листов или методом стопки? Кому принадлежит штамп и каков плановый интервал технического обслуживания в ходе ударов? Поставщики, которые отвечают измеренными данными, планами отбора проб и поименованными обязанностями, обычно являются теми, чьи ядра все еще сохраняют толерантность на двенадцатом месяце программы, а не только при первом утверждении изделия. Включение чертежа, бюджета убытков и ожидаемого годового объема в первый технический разговор значительно сокращает цикл – вы можете отправьте основной чертеж технологической группе прежде чем конструкция матрицы будет заморожена. Процесс ламинирования сердечника двигателя поощряет дисциплину растачивания: правильный зазор матрицы, контролируемую высоту заусенцев, проверенный коэффициент штабелирования и проверку, которая проверяет изоляцию, а не только размеры. Выбор толщины и соединения зависит от области применения: тонкие и склеенные для тяги, более толстые и сблокированные для приборов, сварные или скрепленные болтами в масштабе генератора. Урегулируйте эти вопросы заранее, с людьми, которые фактически будут управлять прессой, и ядро ​​перестанет быть пунктом риска в графике. .article-section{background-color:#f7f5f1;background-image:linear-gradient(170deg,#faf9f6 0%,#f1efea 100%);background-attachment:fixed;background-size:cover;color:#23272d;font-family:"Helvetica Neue",Helvetica,Arial,sans-serif;line-height:1.75;padding:52px 6vw;box-sizing:border-box;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display: table!important;width:100%;border-collapse:collapse;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section blockquote{margin:0 0 20px;padding:18px 22px;border-left:3px solid #b5a488;background:rgba(181,164,136,0.10);font-size:17px;line-height:1.7;color:#3b3f45;}.article-section .callout{margin:0 0 20px;padding:16px 20px;border-radius:2px;font-size:16px;line-height:1.7;}.article-section .callout-info{background:#eef2f7;border-left:3px solid #93a9c0;color:#2e3a46;}.article-section .callout-warning{background:#fbf4e7;border-left:3px solid #d5b071;color:#4b402b;}.article-section .callout-success{background:#eff4f0;border-left:3px solid #93b79c;color:#2c3c31;} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Сердечники статора из кремниевой стали BLDC: марка, калибр и укладка Марка стали, толщина листа и способ скрепления пластин в большей степени влияют на эффективность, повышение температуры и однородность деталей, чем любые настройки контроллера. Бесщеточный двигатель вентилятора на 48 В, который должен потреблять восемь ампер, на стенде может показывать около десяти, и плата драйвера редко является причиной. Чаще всего сердечник статора изготавливался из стали общего назначения толщиной 0,50 мм, где электрическая частота требовала толщины 0,35 мм, или взаимосвязанные углубления, удерживающие пакет вместе, также образовывали мост с низким сопротивлением прямо через него. Вывод первый: марка, калибр и метод укладки определяют большую часть того, что будет делать сердечник статора BLDC. , а остальная часть рисунка только уточняет его. Марка определяет потери в сердечнике и проницаемость. Манометр решает, какая часть этих потерь сохранится при вашей электрической частоте и сколько это будет стоить срок службы инструмента. Метод штабелирования определяет, будут ли пластины по-прежнему электрически разделены после десяти тысяч единиц. Далее следует, как читать обозначение марки, не вводясь в заблуждение условиями его испытаний, когда тонкие пластины оправдывают свою стоимость, какое соединение и сварка делают с магнитной цепью и какие номера должны быть на чертеже до того, как будет отправлен заказ на поставку. Что на самом деле должен делать сердечник статора BLDC Сердечник статора выполняет три задачи: переносить поток от магнитов ротора к обмоткам, делать это с минимальными потерями, насколько позволяет бюджет, и придавать обмоткам жесткую структуру пазов, которая выдерживает отверждение лака, термоциклирование и вибрацию. Кремний добавляют в электротехническую сталь главным образом для повышения удельного сопротивления, а удельное сопротивление подавляет вихревые токи - механизм потерь, который растет с квадратом частоты. Это важно, поскольку двигатель BLDC с большим количеством полюсов работает на высокой электрической частоте даже при умеренной скорости вала. Четырнадцатиполюсный двигатель с двенадцатью слотами, вращающийся со скоростью 3000 об/мин, видит внутри ядра примерно 350 Гц, а четырехполюсный двигатель с той же скоростью видит 100 Гц. Геометрически ламинирование делает то же, что кремний делает химически: нарезка сердечника на тонкие изолированные листы не позволяет циркулирующим токам образовываться в одну большую петлю. Гистерезисные потери зависят от сплава и плотности флюса и в значительной степени не зависят от толщины листа. Потери на вихревые токи падают пропорционально квадрату толщины листа, поэтому при повышении частоты значение толщины становится все более важным. Коэффициент укладки — это доля объема сердцевины, которая на самом деле состоит из стали, а не покрытия, клея или воздуха, и он определяет, какой крутящий момент вы получите при заданной высоте штабеля. Как определить марку кремниевой стали Неориентированные марки электротехнической стали имеют в названии два ключевых номера. В 35W270 первые две цифры обозначают номинальную толщину в сотых долях миллиметра, т. е. 0,35 мм, а последние три обозначают гарантированные максимальные потери в сердечнике в ваттах на килограмм, т. е. 2,70 Вт/кг. О чем название не говорит, так это о индукции и частоте, на которой измерялись эти потери. Обозначения марок обозначают толщину и гарантированные максимальные потери, поэтому 35W270 — это сталь толщиной 0,35 мм с заявленным потолком 2,70 Вт/кг. Сравнивайте оценки только при одинаковой индукции и частоте. Оценка Номинальная толщина Гарантированная потеря Типичная посадка BLDC 50W600 0,50 мм 6,00 Вт/кг при 1,5 Тл, 50 Гц Экономичные низкоскоростные двигатели вентиляторов и насосов. 50W470 0,50 мм 4,70 Вт/кг при 1,5 Тл, 50 Гц Двигатели общего назначения примерно до 200 Гц 35W300 0,35 мм 3,00 Вт/кг при 1,5 Тл, 50 Гц Основные BLDC, электроинструменты, электродвигатели для бытовой техники 35W270 0,35 мм 2,70 Вт/кг при 1,5 Тл, 50 Гц Высокоэффективные BLDC и сервоядра 20W1200 0,20 мм 12,00 Вт/кг при 1,0 Тл, 400 Гц Тяга с большим количеством полюсов и сердечники шпинделя Ловушка заключается в сравнении значений, полученных при 1,0 Тл и 400 Гц, с данными, полученными при 1,5 Тл и 50 Гц. Потери на вихревые токи масштабируются пропорционально квадрату частоты, потери на гистерезис масштабируются примерно линейно, и оба возрастают с увеличением индукции, поэтому высокочастотный класс всегда выглядит хуже на бумаге, даже если он изготовлен из лучшего материала. В предложении должны быть указаны потери при индукции и частоте, на которой фактически будет работать ваш двигатель, или включать полную кривую потерь. Толщина ламинирования: где тонкость действительно окупается Тоньше не означает автоматически лучше и никогда не бывает бесплатным. Потери на вихревые токи падают пропорционально квадрату толщины, и этот выигрыш реален: снижение с 0,50 мм до 0,35 мм сокращает классическую вихревую составляющую примерно вдвое при той же частоте и потоке. Потери на гистерезис не уменьшаются с увеличением толщины, поэтому при уменьшении манометра доля гистерезиса растет, а возвраты выравниваются. Последующие затраты легко недооценить. Большее количество пластин при одинаковой высоте стопки означает больше ходов, более быстрый износ штампа и большую площадь заусенцев, которую нужно контролировать. Коэффициент укладки немного падает, жесткость стопки заметно падает, и натяжение намотки должно снизиться, чтобы избежать деформации зубьев. Для низкочастотного и недорогого двигателя сталь толщиной 0,50 мм часто является правильным инженерным выбором, а не компромиссом. Рабочая отправная точка, а не правило: ниже примерно 200 Гц обычно достаточно 0,50 мм. В диапазоне от 200 до 400 Гц обычно выбирают 0,35 мм. При частоте выше 400 Гц машины с большим количеством полюсов перемещаются до 0,27 мм или 0,20 мм. Метод штабелирования меняет магнитную цепь То, как скрепляются ламинаты, является не только производственным, но и электромагнитным решением. Соединение, сварка, сшивание скобами и клеевое соединение оставляют на стопке разные электрические отпечатки. Методы штабелирования позволяют экономить межслойную изоляцию на времени цикла и стоимости оснастки. В высокочастотных сердечниках BLDC выбор обычно решает качество изоляции. Метод Межслойная изоляция Время цикла Где это подходит Переплетающиеся ямочки Самый нижний, каждая ямочка представляет собой металлический мост. Самый быстрый Высокообъемные низкочастотные ядра Сварка по наружному диаметру Низко по сварному шву Быстро Жесткие стопки, где допустимы некоторые потери на вихри Сшивание или сшивание Умеренная, локализована в основной части Умеренный Более крупные сердечники, требующие механической прочности Клеевое соединение Высочайшая изоляция по всей поверхности Самый медленный, требует лечения Высокочастотные и тяговые сердечники Блокировка — самый дешевый и быстрый вариант, вполне подходящий для многих низкочастотных ядер. Его слабость в том, что смещенный металл в каждой лунке перемыкает соседние пластины, а на высокочастотном сердечнике таких перемычек складывается несколько сотен. Результатом обычно является более высокий ток холостого хода, а не нарушение размеров, поэтому он может пройти входной контроль и все равно выйти из строя. Риск покупки, на который стоит обратить внимание: пакет, который идеально соответствует прототипу, может отклониться от производства, если поставщик изменит давление склеивания, температуру отжига или интервал технического обслуживания матрицы между образцом и первой поставкой партии. Качество кромки, отжиг и потери, которые никто не измеряет Два сердечника могут быть одинаковыми по размерам и при этом различаться по потерям с некоторым запасом, который ясно проявляется при повышении температуры, поскольку разница проявляется в краях и в термической обработке. Лазерная резка является гибкой и не требует инструментов, что делает ее используемой по умолчанию для прототипов и небольших объемов. Это также оставляет зону термического влияния вдоль кромки разреза, где изменяется микроструктура и снижается проницаемость. На большом ядре эта полоса незначительна; на небольшом статоре с узкими зубцами это может составлять значительную часть ширины зуба, и зубец находится именно там, где плотность потока самая высокая. Штамповка острой матрицей обеспечивает лучшую магнитную кромку, но увеличивает стоимость инструмента и требует контроля заусенцев. Предел заусенцев около 0,05 мм является общепринятой спецификацией, поскольку заусенцы сближают короткие пластины по краям и повреждают изоляцию пазов во время намотки. Полная последовательность изготовления ламинации Прежде чем утверждать технологический маршрут, необходимо понять, начиная с продольной резки рулона и заканчивая окончательным отжигом. Отжиг для снятия напряжений восстанавливает большую часть проницаемости, утраченной в результате деформации штамповки. Для склеенных стопок последовательность имеет значение: термообработка должна быть завершена до склеивания, или клей должен быть выбран с учетом температуры отжига. Сердечник может пройти все проверки размеров и при этом оставаться горячим, поскольку изоляция между слоями и краевое напряжение никогда не проявляются на штангенциркуле. Что относится к чертежу и при входном контроле Конструктор пишет допуски, но покупатель должен их прочитать, потому что на сердечнике статора они точно определяют, что может отклоняться при серийном производстве. Диаметр отверстия и соосность наружному диаметру, поскольку эти два параметра определяют воздушный зазор. Ширина зуба в самом узком месте с двусторонним допуском, поскольку зуб является узким местом флюса. Ширина и глубина паза, которые контролируют коэффициент заполнения обмотки и утечку. Высота стопки и количество ламинаций относятся к определенному давлению зажима, если стопка сжата. Предельная высота заусенцев, состояние кромок и критические поверхности. Прямоугольность отверстия по отношению к торцам, что влияет на соосность ротора и уровень шума. Потери в сердечнике на образце, измеренные при рабочей индукции и частоте, а не при условиях по каталогу. Стоит попросить: маршрут процесса, а также чертеж. Два поставщика могут указать один и тот же материал 35W270 и одинаковые допуски и при этом поставить разные сердечники, если один из них подвергается отжигу перед склеиванием, а другой — нет. Проверка образцов должна следовать фиксированной последовательности: расслоение прототипа, затем пилотная партия производственного инструмента, затем исследование возможностей критических размеров и проверка потерь сердечника на образце раны. Пропуск пилотной партии — наиболее распространенная причина того, что конструкция хорошо себя зарекомендовала, а затем разочаровала в объеме. Если эту последовательность необходимо спланировать для конкретной двигательной программы, команда инженеров может пройти через это вместе с вами . Когда одно и то же ядро ведет себя по-разному В тяговых двигателях, электродвигателях и серводвигателях используются сердечники статора из кремниевой стали BLDC, и они требуют от материала почти противоположных свойств. Приводные двигатели для электромобилей Большое количество полюсов приводит к тому, что электрическая частота значительно превышает несколько сотен герц, и сердечнику приходится выдерживать глубокие температурные циклы без разрыва линии связи. Эта комбинация указывает на сталь с низкими потерями толщиной от 0,20 до 0,35 мм, клеевое соединение и показатель потерь, измеренный в реальной рабочей точке. Двигатели для бытовой техники и электроинструментов Здесь приоритеты меняются. Объемы огромны, стоимость ядра измеряется мелкими долями, а электрическая частота умеренная. Обычно выигрывает сплав толщиной 0,35 мм с замковым соединением или легким сварным швом, при условии, что матрица поддерживается достаточно хорошо, чтобы поддерживать высоту заусенцев и допуск зубьев на протяжении длительного времени. Сервоприводы и прецизионные двигатели Сервоприводы оцениваются по крутящему моменту, тихой работе и повторяемости, а не по абсолютным потерям. Допуски на пазы и зубья ужесточаются, перекос должен соблюдаться точно, а изоляция между слоями должна оставаться однородной, поскольку любая асимметрия проявляется в виде пульсаций крутящего момента, которые контроллер не может полностью скрыть. Что нужно заблокировать перед заказом Сердечник статора из кремниевой стали BLDC является проблемой спецификации, прежде чем стать проблемой производства. Установите класс в соответствии с вашей реальной рабочей частотой, а не в соответствии с каталожным состоянием. Приспосабливайте манометр к потерям, которые вы действительно можете измерить, а не к самой тонкой стали, которую вы можете себе позволить. Установите метод укладки в соответствии с качеством изоляции, которое требуется для применения, и укажите предел заусенцев, последовательность отжига и испытание на потери в сердечнике в спецификации покупки. Сделайте эти три вещи, и обмотку, магниты и контроллер можно будет сконструировать с уверенностью, потому что сердечник будет вести себя на десятитысячном блоке точно так же, как и в первом образце. .article-section{background:#faf8f5;padding:20px clamp(18px,7vw,140px);}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;width:100%;border-collapse:collapse;margin:0 0 22px;font-size:16px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section .article-title{font-size:40px;line-height:1.12;letter-spacing:-0.015em;color:#1b1917;margin-bottom:16px!important;}.article-section .article-subtitle{font-size:18px!important;line-height:1.55;color:#5d5852;margin-bottom:26px;}.article-section blockquote{margin:0 0 22px;padding:18px 24px;background:#f2efe8;border-left:3px solid #c2b7a4;color:#3a3631;font-style:italic;}.article-section .callout{padding:16px 22px;margin-bottom:20px;border-radius:10px;}.article-section .callout-warning{background:#fbf3e6;border-left:3px solid #d5a352;}.article-section .callout-info{background:#eef3f6;border-left:3px solid #7f9db3;}.article-section .keyline{background:linear-gradient(180deg,rgba(203,191,169,0) 62%,rgba(203,191,169,0.45) 62%);font-weight:600;} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Проектирование сердечника генератора Конструкция сердечника статора генератора: ламинирование, укладка и охлаждение Два поставщика могут указать одну и ту же электромагнитную конструкцию и при этом поставлять сердечники, которые отличаются потерями холостого хода, шумом и повышением температуры. Разница в конструкции: сталь, зажим, охлаждение. В большом гидро- или турбогенераторе один только сердечник статора может весить более ста тонн сложенной стали. Задолго до того, как кто-либо начал спорить об обмотке, этот стек решил, сколько входной энергии превращается в тепло, насколько громко гудит машина и насколько равномерно держится воздушный зазор в течение десятилетий службы. Конструкция сводится к четырем взаимосвязанным решениям: сорт и толщина ламината, геометрия перфорации и пазов, метод штабелирования и зажима, а также путь вентиляции. У каждого из них есть своя сторона затрат и своя сторона потерь, и более тонкая ламинация окупается только тогда, когда качество покрытия и коэффициент укладки достаточно хороши, чтобы сохранить площадь паза, за которую вы заплатили. Как собирается сердечник статора генератора Последовательность сборки короткая, но каждый шаг ограничивает следующий. Штамповка или лазерная резка. Пластины вырезаются из электротехнической стали с покрытием. Здесь фиксируются геометрия паза, ширина зуба и высота заусенца, а заусенец, перекрывающий покрытие, создает локальное замыкание между листами. Изоляционное покрытие. Оксидная изоляция или изоляция типа С создают межслойное сопротивление: слишком тонкая, и стопка ведет себя как один сплошной блок, слишком толстая, и коэффициент штабелирования падает. Укладка. Пластины укладываются в привод на клавишных планках «ласточкин хвост» на больших машинах или сцепляются в матрице на маленьких. Сжатие и зажим. Торцевые пластины и прижимные пальцы или сквозные болты оказывают определенное удельное давление, которое удерживает стопку плотно, не разрушая покрытие. Особенности вентиляции. Распорки воздуховодов, осевые каналы и ступенчатые концевые пакеты встраиваются во время штабелирования, а не добавляются впоследствии. Проверка. Диаметр отверстия, пазы, длина пакета, зажим и потери в сердечнике измеряются до того, как обмотка приблизится к раме. Маленькие стержни объединяют эти этапы: прогрессивная матрица пробивает и соединяет пластины, а пакет сваривается или склеивается по внешнему диаметру. Это устраняет затраты, а не риск, перенося риск на износ инструментов и стабильность покрытия. Качество и толщина ламинирования: первый рычаг потерь Марки электротехнической стали названы в честь их потерь. В таком обозначении, как М400-50А, цифра 400 означает максимальную удельную потерю 4,00 Вт/кг при 1,5 Тл и 50 Гц, а цифра 50 означает толщину 0,50 мм. Измените конечное число, и вы измените составляющую вихревого тока, которая растет пропорционально квадрату толщины и частоты. Толщина пластин в зависимости от частоты, уровня потерь и типичного использования в сердечниках статора генератора. Толщина Примеры оценок Где это подходит Чем вы торгуете 0,65 мм М600-65А, М800-65А Небольшие низкочастотные машины и генераторы переменного тока малой мощности. Самые высокие потери на вихри на килограмм, но самая низкая стоимость материалов и инструментов. 0,50 мм М400-50А, М470-50А Основные сооружения 50/60 Гц, гидроэлектростанции, промышленные и резервные генераторы Сбалансированные потери и затраты; значение по умолчанию, если только цели эффективности не требуют большего 0,35 мм М350-35А, М300-35А Высокоэффективные и высокочастотные генераторы, ветровые и тяговые. Меньшие потери, более высокая стоимость за килограмм, больше ударов, менее щадящее покрытие. 0,20-0,27 мм Высокочастотные сорта Высокоскоростные генераторы переменного тока и конструкции, в которых частота доминирует над потерями. Минимальные потери на частоте, но хрупкие края и высококачественный инструмент. Повышение на одну марку, с M470-50A до M400-50A, устраняет примерно 15 процентов удельных потерь этого ламината. Этот выигрыш легко вернуть обратно за счет худшего коэффициента штабелирования, более тяжелого покрытия или худшего контроля за заусенцами, поэтому материал и процесс следует указывать вместе. Материальная сторона рассмотрена в данном руководстве по выбор подходящей электротехнической стали для сердечника статора генератора . Информация. Тот же M400-50A, поставляемый с поврежденным покрытием и тяжелыми заусенцами, может нагреваться сильнее, чем чисто изготовленный сердечник M470-50A того же веса. Укладка и зажим: где сердечник обретает свою механическую идентичность Ламинирование не держится на месте. В сердечниках больших генераторов пакет расположен в пазах «ласточкин хвост» на шпоночных стержнях внутри рамы, сжимается прижимными пальцами с обоих концов, а сквозные болты или зажимные пластины поддерживают конечное давление. Вместо этого в сердечниках меньшего размера используется блокировка, сварка или соединение. Переплетенные стопки. Самый быстрый в сборке и самовыравнивающийся, но блокировочные перемычки образуют локальные магнитные пути между пластинами. Сварные штабеля. Мощный и экономичный на малых и средних ядрах; Сварные швы проходят между листами, поэтому положение сварного шва имеет такое же значение, как и его прочность. Склеенные или лакированные стопки. Лучшая межламинарная изоляция и минимальные потери, но они требуют чистых, плоских слоев и контролируемого цикла отверждения. Ключевые стержни, прижимные пальцы и сквозные болты. Стандарт для больших гидро- и турбогенераторов, поскольку конечное давление можно устанавливать, измерять и повторно проверять. Два числа показывают, правильно ли была выполнена укладка: коэффициент укладки, который обычно составляет от 0,94 до 0,98 для электротехнической стали с покрытием, а также плоскостность и прямоугольность готовой стопки. Ниже 0,94 вы покупаете воздух, хотя в конструкции предполагается железо. Предупреждение. Недосжатая стопка при эксплуатации расшатывается и начинает раздражаться; чрезмерно сжатая стопка сминает покрытие или прогибает пластины, что впоследствии проявляется в эксцентриситете канала ствола и неравномерном воздушном зазоре. Сердечники, которые перемещаются по дороге или морю, повторно проверяются и затягиваются после установки обмотки, поскольку зажим должен выдерживать как транспортировку, так и эксплуатацию. Детали вентиляции и конечной области Тепло покидает сердечник статора за счет проводимости по пластинам в корпус, конвекции в воздушный зазор и принудительного потока через сам сердечник. Строительство решает, какую часть каждого маршрута вы получите. В больших машинах пакет разделен на пакеты радиальными вентиляционными каналами, образованными из прокладок воздуховодов, обычно через каждые 40–60 мм длины пакета, с осевыми каналами через ярмо там, где они необходимы контуру охлаждения. Конечный регион — самая сложная часть. Рассеянный поток от концевой обмотки попадает на концы сердечника и в зажимную конструкцию, поэтому концевые пакеты изготавливаются ступенчатыми и состоят из постепенно укорачивающихся пластин для уменьшения плотности потерь. Если вы ошибетесь в этой детали, самая горячая точка в машине окажется там, где не была установлена ​​термопара. В большинстве ядер генераторов предельная температура не является средней температурой батареи. Это кончик зуба рядом с воздушным зазором и концевая пластина позади прижимного пальца. Опасность. Удаление вентиляционных каналов для упрощения штабелирования и повышения коэффициента штабелирования — один из самых быстрых способов создать горячую точку, которую не выявит ни одно испытание в цехе. Допуски и контроль: доказательство того, что конструкция работает Качество конструкции можно проверить на заводе до установки обмотки. Это проверки, которые отделяют сердечник, соответствующий его расчету, от сердечника, соответствующего только его чертежу. Стандартные проверки готового пакета сердечников статора генератора и обнаружение неисправностей, против которых необходимо предотвратить каждый из них. Проверить Типичный метод От чего он защищает Фактор суммирования Подсчет количества ламинаций и измерение высоты стопки Потерянная площадь паза, более высокая плотность потока, снижение выходной мощности Диаметр и округлость отверстия Отверстие-микрометр или лазерное измерение в нескольких осевых положениях Неравномерный воздушный зазор, несбалансированное магнитное притяжение, вибрация. Размеры и шаг слота Измерители пазов и шаблоны для проверки нескольких зубов Посадка обмотки, тепловой контакт и жесткость статора Межламинарное сопротивление Франклин или испытание на перенапряжение при определенном напряжении Замыкание между пластинами и локальный вихретоковый нагрев Потеря ядра Проверка кольцевого флюса или намагничивания собранного сердечника Потери на холостом ходу выше, чем заявлено в проекте Плотность зажима Проверка момента затяжки болтов, испытание на резьбу, измерение вибрации Ослабление в эксплуатации, раздражение и прогрессирующее повреждение сердечника Запрашивайте записи, а не только результаты Партия покрытия, срок службы пуансона, давление штабеля, цикл отверждения и данные испытаний колец вместе описывают процесс. Сертификат сам по себе описывает документ. Соответствие конструкции типу генератора Одни и те же правила приводят к разным ответам в зависимости от машины. Большие гидрогенераторы. Сплавы толщиной 0,50 или 0,35 мм, расположение шпонок, радиальные каналы, ступенчатые концы и прижимные пальцы, рассчитанные на десятилетия эксплуатации. Ветрогенераторы с прямым приводом. Высокий коэффициент штабелирования и допуск на узкие отверстия для однородности воздушного зазора, пробивки больших объемов, склеенных или взаимосвязанных штабелей. Турбогенераторы. Высокопрочные сплавы толщиной от 0,35 до 0,50 мм, точное охлаждение концевых участков и фиксация, выдерживающая непрерывные циклические изменения температуры. Промышленные и резервные электростанции. Сплавы толщиной 0,50 мм, сварные или соединенные между собой стопки и простая компоновка воздуховодов позволяют принимать решения по стоимости и времени выполнения заказа. Высокоскоростные генераторы. Сплавы от 0,20 до 0,27 мм, где из-за частоты вихревые потери преобладают, а точность штамповки имеет большее значение, чем длина пакета. Успех. Самый дешевый путь к снижению потерь – это, как правило, лучшая конструкция, а не более тонкая сталь. Более высокий коэффициент накопления, более чистое покрытие и более узкий канал позволяют восстановить более чем одну ступень качества. Геометрию паза, шаг воздуховода и давление в трубе легко отрегулировать на чертеже, а отрегулировать в штампе — дорого. Когда ядро ​​генератора выставляется на продажу, характеристики, которые больше всего влияют на цену, редко совпадают с теми, которые указаны в заголовке чертежа. Марка и толщина, длина штабеля и коэффициент штабелирования, метод крепления, расположение воздуховодов, допуски на отверстия и пазы, а также ожидаемый рабочий цикл определяют, отличаются ли два предложения для одного и того же сердечника на двадцать процентов. Практическая последовательность: зафиксируйте бюджет потерь перед областью слота, подтвердите приобретаемый коэффициент штабелирования, станьте свидетелем испытания керна и сохраните записи проверок вместе с машиной. Если генератор все еще находится в стадии проектирования, привлеките основного поставщика заранее. Гораздо проще согласовать коэффициент укладки, шаг воздуховода и допуск на отверстие, пока рама представляет собой чертеж, чем когда первый прототип сердцевины находится на испытательном стенде. Вы можете поговорите с нашими основными инженерами на любом этапе. .article-section{background:#f8f5f0;color:#25211c;font-family:-apple-system,BlinkMacSystemFont,"Segoe UI","Helvetica Neue",Helvetica,Arial,sans-serif;font-size:16px;line-height:1.7;padding:52px clamp(20px,7vw,110px) 56px;-webkit-font-smoothing:antialiased;}.article-section .article-section{border-top:1px solid rgba(37,33,28,.07);}.article-section.article-hero{background:linear-gradient(165deg,#fdfbf8 0%,#f3eee6 100%);padding-top:74px;padding-bottom:66px;}.article-section.is-tinted{background:#f2efea;}.article-section .eyebrow{font-size:12px;font-weight:600;letter-spacing:.22em;text-transform:uppercase;color:#9a7a4c;margin-bottom:18px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h2.article-title{font-size:clamp(30px,4.4vw,50px);line-height:1.08;letter-spacing:-.02em;font-weight:800;color:#1a1714;margin:0 0 22px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section p.article-dek{font-size:19px!important;line-height:1.55;color:#4b453d;margin-bottom:24px!important;}.article-section strong{color:#1a1714;font-weight:700;}.article-section a{color:#8a5f2e;text-decoration:underline;text-underline-offset:3px;}.article-section a[data-product-card="true"]{display:block;margin:26px 0;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section blockquote{margin:24px 0;padding:20px 24px;border-left:2px solid #b08b56;background:rgba(176,139,86,.08);color:#3c362e;font-size:18px;line-height:1.6;}.article-section .callout{margin:22px 0;padding:16px 20px;font-size:16px;line-height:1.65;color:#332e28;background:#f1ede6;border-left:3px solid #bda98a;}.article-section .callout-info{background:#eef2f6;border-left-color:#7b9ab5;}.article-section .callout-warning{background:#f8f1e5;border-left-color:#c8a15a;}.article-section .callout-success{background:#eef3ee;border-left-color:#7ba07f;}.article-section .callout-danger{background:#f7eeee;border-left-color:#b57b7b;}.article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table{border-collapse:collapse;width:100%;margin:6px 0 22px;font-size:15px;}.article-section table caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section thead th{text-align:left;vertical-align:top;background:rgba(154,122,76,.07);}.article-section tbody td{vertical-align:top;color:#3a342d;}@media (max-width:640px){.article-section{padding:38px 20px 40px;}.article-section.article-hero{padding-top:48px;padding-bottom:44px;}.article-section h2.article-title{font-size:30px;}.article-section table{font-size:14px;}} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Материал сердечника статора генератора: решение, которое компенсирует ваши потери на десятилетие Выбирайте сначала по частоте, потом по плотности потока, потом по толщине ламинации. Класс покрытия, качество штамповки и метод укладки определяют, будет ли купленная полоса вести себя так же, как сталь, которую вы протестировали. Сердечник статора выполняет три работы одновременно. Он передает поток, который связывает ротор с обмотками, удерживает геометрию паза, в котором находится обмотка, и сохраняет концентричность воздушного зазора в течение многих лет термоциклирования. Выбор материала определяет бюджет для всех трех, и счет обычно выставляется при тепловых испытаниях при полной нагрузке, а не при проверке чертежей. Сталь редко является самой дорогой статьей в списке материалов. Потери, которые это порождает, таковы. Именно поэтому оценку следует указывать в ваттах, а не в цене за килограмм. Что должен дать материал Сердечник статора должен быть магнитно открыт для потока, проходящего вокруг ярма и через зубцы, и магнитно закрыт для переменного поля, которое в противном случае привело бы к образованию вихревых токов внутри стали. Легирование и ламинирование — два стандартных способа разрешения этого противоречия. Поляризация насыщения: потолок плотности потока до того, как сталь перестанет вести себя как хороший магнитный путь. Удельные потери в сердечнике в Вт/кг, указанные для указанной поляризации и частоты. Магнитная проницаемость при рабочей плотности потока, которая задает необходимый машине ток намагничивания. Сопротивление, которое подавляет потери на вихревые токи и падает с уменьшением содержания кремния. Коэффициент укладки — доля объема сердцевины, которая на самом деле представляет собой сталь, а не покрытие и воздушные зазоры. Перфорируемость, потому что хорошая магнитная марка, которая рвется во время гашения, не является хорошей маркой. В котировке обычно доминируют потери в рабочей точке и коэффициент стакинга. Проницаемость имеет наибольшее значение там, где воздушный зазор мал и бюджет намагничивания ограничен. Неориентированная электротехническая сталь по-прежнему используется по умолчанию Неориентированная кремниевая сталь остается правильным решением для подавляющего большинства сердечников статоров генераторов. Содержание кремния примерно от 1,0% до 3,5% повышает удельное сопротивление и сокращает потери на вихревые токи, в то время как структура зерен остается случайной, поэтому свойства сохраняются во всех направлениях сердечника. Типичный выбор неориентированной электротехнической стали для сердечников статора генератора; сертифицированные данные о потерях всегда должны считываться при той поляризации и частоте, на которой фактически работает машина. Толщина ламинации Содержание кремния Практическая полоса частот Где это подходит 0,65 мм 1,0-1,5% До 60 Гц Крупные низкоскоростные гидро- и ветроэнергетические установки, где преобладают затраты на штабелирование. 0,50 мм 1,5-2,5% 50-150 Гц Резервные генераторы, дизель-генераторы и среднеоборотные машины 0,35 мм 2,5-3,2% 150-400 Гц Высокоскоростные генераторы и автомобильные вспомогательные машины 0,20-0,27 мм 3,0-3,5% 400 Гц и выше Очень высокоскоростные сердечники, где потеря на килограмм является ограничением Далее следуют два предостережения. Более тонкая полоса с более высоким содержанием кремния снижает потери, но стоит дороже за килограмм, быстрее изнашивает инструменты и снижает коэффициент штабелирования, поэтому выигрыш следует измерять в зависимости от добавляемой высоты штабеля. А показатель потерь в таблице данных измерен на стандартном образце: это инструмент сравнения, а не прогноз для вашего ядра. Когда неориентированной стали недостаточно Некоторые конструкции превосходят возможности стандартной кремниевой стали, обычно потому, что ограничения по частоте, плотности потока или массе необычайно агрессивны. Электромагнитное чистое железо: насыщение около 2,1 Тл с отличной проницаемостью, но низкое удельное сопротивление ограничивает его использование тонкими датчиками или магнитными цепями со смещением постоянного тока. Железо-кобальтовые сплавы: насыщение в диапазоне 2,3-2,4 Тл, самое высокое среди коммерческих магнитомягких материалов, используемых там, где масса и объем имеют решающее значение. Магнитомягкие композиты: частицы железа с покрытием, спрессованные до определенной формы, обеспечивают трехмерные пути потока за счет более низкой проницаемости и более высоких потерь на гистерезис. Аморфная и нанокристаллическая лента: очень низкие потери на килограмм при высокой частоте, но коэффициент накопления около 0,8 удерживает ее в небольших сердцевинах. Потери в сердечнике указаны для поляризации и частоты, выбранных заводом для его технических данных. Ваш генератор работает на той поляризации и частоте, которые выбраны в вашей конструкции. Расстояние между этими двумя точками — вот где живут сюрпризы. Четыре решения по порядку Проработайте их последовательно и остановитесь, когда кривая затрат выровняется. Рабочая частота. Он определяет компонент потерь, вызванный вихревыми токами, и, следовательно, устанавливает потолок толщины, прежде чем принимать во внимание что-либо еще. Плотность потока и запас насыщения. Оставляйте запас выше рабочей точки, особенно в машинах, которые испытывают кратковременную перегрузку или воздействие поля. Бюджет потерь в ваттах. Преобразуйте Вт/кг в общие потери в сердечнике для реальной батареи и сравните их с целевым показателем эффективности, а не с чьей-либо кривой. Маршрут производства и поставки. Спор о толщине 0,35 мм бессмысленен, если требуемая ширина или покрытие рассчитаны на двенадцать недель. Куда придут эти решения, зависит от машины, и Руководство по выбору материала сердечника статора генератора с проработанными сравнениями обычно быстрее, чем повторение упражнения из первых принципов. Информация: Запросите данные о потерях при той поляризации, которую вы фактически используете. Показатель 3,6 Вт/кг при 1,0 Тл и 50 Гц очень мало говорит о сердечнике, работающем при 1,6 Тл и 400 Гц. Толщина, покрытия и существенные допуски Изоляция поверхности – вот что делает ламинирование эффективным. Органические покрытия тонкие, свариваемые и недорогие, но ограничивают температуру отжига; Полуорганические и неорганические покрытия выдерживают отжиг для снятия напряжений и обеспечивают более высокое межламинарное сопротивление, но при этом увеличиваются затраты на фактор штабелирования и износ инструмента. Независимо от марки, эти значения относятся к чертежу, а не к заводским настройкам по умолчанию. Высота заусенцев после вырубки обычно поддерживается ниже 0,05 мм, чтобы ограничить межламинарные замыкания. Сопротивление изоляции покрытия на единицу площади указано, а не предполагается. Допуск по толщине, обычно плюс-минус 0,01 мм на полосе толщиной 0,35-0,50 мм. Плоскостность и развал, которые определяют, будет ли автоматическое штабелирование работать на скорости или останавливаться для регулировки. Коэффициент укладки обычно составляет от 0,95 до 0,98 в зависимости от толщины и покрытия. Предупреждение: Лазерная резка оставляет зону термического воздействия вдоль кромки разреза, а блокировка или сварка создают локальные короткие замыкания между пластинами. Любой выбор может быть правильным, но потери в сердечнике необходимо измерять на сердечнике, изготовленном производственным способом. Соответствие класса машине Семейства генераторов настолько различаются, что рекомендация по одному классу больше вводит в заблуждение, чем помогает. Ветровые и гидрогенераторы Большой диаметр, низкая скорость и большое количество полюсов смещают приоритет на стоимость штабелирования, транспортировку и концентричность. Неориентированная сталь толщиной 0,50-0,65 мм с полуорганическим покрытием встречается часто, и потери на килограмм редко являются решающим фактором. Резервные и промышленные генераторы переменного тока Фиксированная частота 50 или 60 Гц, продуманная конструкция и серьезное ценовое давление: обычно побеждает полностью обработанная неориентированная сталь толщиной 0,50 мм со стандартным органическим покрытием, и усилия направлены на коэффициент штабелирования и процент брака, а не на экзотические марки. Высокоскоростные и автомобильные генераторы Как только частота превышает несколько сотен герц, потери на вихри растут быстрее, чем потери на гистерезис, и толщина становится доминирующим рычагом. Обычной отправной точкой является тонкая полоска с высоким содержанием кремния и неорганическим покрытием, выдерживающим отжиг. Квалификация и тестирование перед выпуском тома Сертификаты материала подтверждают полосу, а не сердцевину. Оба нуждаются в проверке. Сертификат завода, в котором указаны потери при вашей поляризации и частоте, с указанием стандарта испытаний. Тип и вес покрытия регистрируются вместе с сопротивлением изоляции на единицу площади. Согласован метод укладки, при этом потери измеряются на образце керна, построенном в процессе производства. Параллельно квалифицировался второй источник, особенно для тонких толщин и неорганических покрытий. Сердечник, потери потока которого в 1,05 раза превышают номинальный, при номинальной частоте после трех термических циклов, как правило, готов к выпуску прототипа. Все, что проходит только на бумаге, таковым не является. Материал сердечника статора генератора представляет собой компромисс между потерями, насыщением, технологичностью и подачей. Сорт, который выигрывает по потерям на килограмм, редко выигрывает по общей стоимости, и разница почти всегда скрывается в коэффициенте штабелирования, износе инструмента и проценте брака. Возвращайтесь к выбору всякий раз, когда изменяются частота, плотность потока или длина стека. Если у вас есть чертеж и годовой том, отправьте оба в нашу команду инженеров и мы вернемся с рекомендацией по оценке и проектом стека, который действительно можно построить в больших объемах. .article-section { background-color: #faf8f5; background-image: linear-gradient(180deg, #fbf9f6 0%, #f8f6f2 100%); padding: 42px clamp(20px, 8vw, 140px); font-family: -apple-system, BlinkMacSystemFont, "Segoe UI", Roboto, Helvetica, Arial, sans-serif; color: #2a2926; line-height: 1.75; -webkit-font-smoothing: antialiased; } .article-section.section-open { padding-top: 64px; } .article-section.section-tint { background-color: #f3f1ec; background-image: linear-gradient(180deg, #f4f2ee 0%, #f0eee9 100%); } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h2.article-title { font-family: Georgia, "Times New Roman", serif; font-size: clamp(30px, 4.2vw, 44px); font-weight: 700; letter-spacing: -0.02em; line-height: 1.14; color: #1b1a18; margin-bottom: 18px !important; } .article-section p { font-size: 16px !important; margin-bottom: 12px; } .article-section p.lead { font-size: 19px !important; line-height: 1.6; color: #4c4841; margin-bottom: 22px; } .article-section ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside; } .article-section ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0; } .article-section li { list-style: inherit; font-size: 16px; margin-bottom: 6px; } .article-section a { color: #7a5c2e; text-decoration: underline; text-underline-offset: 3px; } .article-section blockquote { margin: 28px 0; padding: 18px 24px; border-left: 3px solid #b08d57; background: rgba(176, 141, 87, 0.07); font-style: italic; font-size: 17px; color: #3d3a34; } .article-section .callout { margin: 22px 0; padding: 16px 20px; border-left: 2px solid #7d94a3; background: #eef2f4; color: #2f3a40; border-radius: 2px; } .article-section .callout-info { border-left-color: #7d94a3; background: #eef2f4; } .article-section .callout-warning { border-left-color: #c79642; background: #fbf4e8; color: #443a2a; } .article-section .callout p { margin-bottom: 0; } .article-section table { display: table !important; border-collapse: collapse; width: 100%; margin: 22px 0; font-size: 15px; background: rgba(255, 255, 255, 0.55); } .article-section thead { display: table-header-group !important; } .article-section tbody { display: table-row-group !important; } .article-section tr { display: table-row !important; } .article-section th { display: table-cell !important; font-weight: bold; border: 1px solid #cccccc; padding: 8px; text-align: left; background: #f0ede7; } .article-section td { display: table-cell !important; border: 1px solid #cccccc; padding: 8px; vertical-align: top; } .article-section caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; } .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Материал сердечника статора генератора: решение, которое компенсирует ваши потери на десятилетие Выбирайте сначала по частоте, потом по плотности потока, потом по толщине ламинации. Класс покрытия, качество штамповки и метод укладки определяют, будет ли купленная полоса вести себя так же, как сталь, которую вы протестировали. Сердечник статора выполняет три работы одновременно. Он передает поток, который связывает ротор с обмотками, удерживает геометрию паза, в котором находится обмотка, и сохраняет концентричность воздушного зазора в течение многих лет термоциклирования. Выбор материала определяет бюджет для всех трех, и счет обычно выставляется при тепловых испытаниях при полной нагрузке, а не при проверке чертежей. Сталь редко является самой дорогой статьей в ведомости материалов. Потери, которые это порождает, таковы. Именно поэтому оценку следует указывать в ваттах, а не в цене за килограмм. Что должен дать материал Сердечник статора должен быть магнитно открыт для потока, проходящего вокруг ярма и через зубцы, и магнитно закрыт для переменного поля, которое в противном случае привело бы к образованию вихревых токов внутри стали. Легирование и ламинирование — два стандартных способа разрешения этого противоречия. Поляризация насыщения: потолок плотности потока до того, как сталь перестанет вести себя как хороший магнитный путь. Удельные потери в сердечнике в Вт/кг, указанные для указанной поляризации и частоты. Магнитная проницаемость при рабочей плотности потока, которая задает необходимый машине ток намагничивания. Сопротивление, которое подавляет потери на вихревые токи и падает с уменьшением содержания кремния. Коэффициент укладки — доля объема сердцевины, которая на самом деле представляет собой сталь, а не покрытие и воздушные зазоры. Перфорируемость, потому что хорошая магнитная марка, которая рвется во время гашения, не является хорошей маркой. В котировке обычно доминируют потери в рабочей точке и коэффициент стакинга. Проницаемость имеет наибольшее значение там, где воздушный зазор мал и бюджет намагничивания ограничен. Неориентированная электротехническая сталь по-прежнему используется по умолчанию Неориентированная кремниевая сталь остается правильным решением для подавляющего большинства сердечников статоров генераторов. Содержание кремния примерно от 1,0% до 3,5% повышает удельное сопротивление и сокращает потери на вихревые токи, в то время как структура зерен остается случайной, поэтому свойства сохраняются во всех направлениях сердечника. Типичный выбор неориентированной электротехнической стали для сердечников статора генератора; сертифицированные данные о потерях всегда должны считываться при той поляризации и частоте, на которой фактически работает машина. Толщина ламинации Содержание кремния Практическая полоса частот Где это подходит 0,65 мм 1,0-1,5% До 60 Гц Крупные низкоскоростные гидро- и ветроэнергетические установки, где преобладают затраты на штабелирование. 0,50 мм 1,5-2,5% 50-150 Гц Резервные генераторы, дизель-генераторы и среднеоборотные машины 0,35 мм 2,5-3,2% 150-400 Гц Высокоскоростные генераторы и автомобильные вспомогательные машины 0,20-0,27 мм 3,0-3,5% 400 Гц и выше Очень высокоскоростные сердечники, где потеря на килограмм является ограничением Далее следуют два предостережения. Более тонкая полоса с более высоким содержанием кремния снижает потери, но стоит дороже за килограмм, быстрее изнашивает инструменты и снижает коэффициент штабелирования, поэтому выигрыш следует измерять в зависимости от добавляемой высоты штабеля. А показатель потерь в таблице данных измерен на стандартном образце: это инструмент сравнения, а не прогноз для вашего ядра. Когда неориентированной стали недостаточно Некоторые конструкции превосходят возможности стандартной кремниевой стали, обычно потому, что ограничения по частоте, плотности потока или массе необычайно агрессивны. Электромагнитное чистое железо: насыщение около 2,1 Тл с отличной проницаемостью, но низкое удельное сопротивление ограничивает его использование тонкими датчиками или магнитными цепями со смещением постоянного тока. Железо-кобальтовые сплавы: насыщение в диапазоне 2,3-2,4 Тл, самое высокое среди коммерческих магнитомягких материалов, используемых там, где масса и объем имеют решающее значение. Магнитомягкие композиты: частицы железа с покрытием, спрессованные до определенной формы, обеспечивают трехмерные пути потока за счет более низкой проницаемости и более высоких потерь на гистерезис. Аморфная и нанокристаллическая лента: очень низкие потери на килограмм при высокой частоте, но коэффициент накопления около 0,8 удерживает ее в небольших сердцевинах. Потери в сердечнике указаны для поляризации и частоты, выбранных заводом для его технических данных. Ваш генератор работает на той поляризации и частоте, которые выбраны в вашей конструкции. Расстояние между этими двумя точками — вот где живут сюрпризы. Четыре решения по порядку Проработайте их последовательно и остановитесь, когда кривая затрат выровняется. Рабочая частота. Он определяет компонент потерь, вызванный вихревыми токами, и, следовательно, устанавливает потолок толщины, прежде чем принимать во внимание что-либо еще. Плотность потока и запас насыщения. Оставляйте запас выше рабочей точки, особенно в машинах, которые испытывают кратковременную перегрузку или воздействие поля. Бюджет потерь в ваттах. Преобразуйте Вт/кг в общие потери в сердечнике для реальной батареи и сравните их с целевым показателем эффективности, а не с чьей-либо кривой. Маршрут производства и поставки. Спор о толщине 0,35 мм бессмысленен, если требуемая ширина или покрытие рассчитаны на двенадцать недель. Куда придут эти решения, зависит от машины, и Руководство по выбору материала сердечника статора генератора с проработанными сравнениями обычно быстрее, чем повторение упражнения из первых принципов. Информация: Запросите данные о потерях при той поляризации, которую вы фактически используете. Показатель 3,6 Вт/кг при 1,0 Тл и 50 Гц очень мало говорит о сердечнике, работающем при 1,6 Тл и 400 Гц. Толщина, покрытия и существенные допуски Изоляция поверхности – вот что делает ламинирование эффективным. Органические покрытия тонкие, свариваемые и недорогие, но ограничивают температуру отжига; Полуорганические и неорганические покрытия выдерживают отжиг для снятия напряжений и обеспечивают более высокое межламинарное сопротивление, но при этом увеличиваются затраты на фактор штабелирования и износ инструмента. Независимо от марки, эти значения относятся к чертежу, а не к заводским настройкам по умолчанию. Высота заусенцев после вырубки обычно поддерживается ниже 0,05 мм, чтобы ограничить межламинарные замыкания. Сопротивление изоляции покрытия на единицу площади указано, а не предполагается. Допуск по толщине, обычно плюс-минус 0,01 мм на полосе толщиной 0,35-0,50 мм. Плоскостность и развал, которые определяют, будет ли автоматическое штабелирование работать на скорости или останавливаться для регулировки. Коэффициент укладки обычно составляет от 0,95 до 0,98 в зависимости от толщины и покрытия. Предупреждение: Лазерная резка оставляет зону термического воздействия вдоль кромки разреза, а блокировка или сварка создают локальные короткие замыкания между пластинами. Любой выбор может быть правильным, но потери в сердечнике необходимо измерять на сердечнике, изготовленном производственным способом. Соответствие класса машине Семейства генераторов настолько различаются, что рекомендация по одному классу больше вводит в заблуждение, чем помогает. Ветровые и гидрогенераторы Большой диаметр, низкая скорость и большое количество полюсов смещают приоритет на стоимость штабелирования, транспортировку и концентричность. Неориентированная сталь толщиной 0,50-0,65 мм с полуорганическим покрытием встречается часто, и потери на килограмм редко являются решающим фактором. Резервные и промышленные генераторы переменного тока Фиксированная частота 50 или 60 Гц, продуманная конструкция и серьезное ценовое давление: обычно побеждает полностью обработанная неориентированная сталь толщиной 0,50 мм со стандартным органическим покрытием, и усилия направлены на коэффициент штабелирования и процент брака, а не на экзотические марки. Высокоскоростные и автомобильные генераторы Как только частота превышает несколько сотен герц, потери на вихри растут быстрее, чем потери на гистерезис, и толщина становится доминирующим рычагом. Обычной отправной точкой является тонкая полоска с высоким содержанием кремния и неорганическим покрытием, выдерживающим отжиг. Квалификация и тестирование перед выпуском тома Сертификаты материала подтверждают полосу, а не сердцевину. Оба нуждаются в проверке. Сертификат завода, в котором указаны потери при вашей поляризации и частоте, с указанием стандарта испытаний. Тип и вес покрытия регистрируются вместе с сопротивлением изоляции на единицу площади. Согласован метод укладки, при этом потери измеряются на образце керна, построенном в процессе производства. Параллельно квалифицировался второй источник, особенно для тонких толщин и неорганических покрытий. Сердечник, потери потока которого в 1,05 раза превышают номинальный, при номинальной частоте после трех термических циклов, как правило, готов к выпуску прототипа. Все, что проходит только на бумаге, таковым не является. Материал сердечника статора генератора представляет собой компромисс между потерями, насыщением, технологичностью и подачей. Сорт, который выигрывает по потерям на килограмм, редко выигрывает по общей стоимости, и разница почти всегда скрывается в коэффициенте штабелирования, износе инструмента и проценте брака. Возвращайтесь к выбору всякий раз, когда изменяются частота, плотность потока или длина стека. Если у вас есть чертеж и годовой том, отправьте оба в нашу команду инженеров и мы вернемся с рекомендацией по оценке и проектом стека, который действительно можно построить в больших объемах. .article-section { background-color: #faf8f5; background-image: linear-gradient(180deg, #fbf9f6 0%, #f8f6f2 100%); padding: 42px clamp(20px, 8vw, 140px); font-family: -apple-system, BlinkMacSystemFont, "Segoe UI", Roboto, Helvetica, Arial, sans-serif; color: #2a2926; line-height: 1.75; -webkit-font-smoothing: antialiased; } .article-section.section-open { padding-top: 64px; } .article-section.section-tint { background-color: #f3f1ec; background-image: linear-gradient(180deg, #f4f2ee 0%, #f0eee9 100%); } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h2.article-title { font-family: Georgia, "Times New Roman", serif; font-size: clamp(30px, 4.2vw, 44px); font-weight: 700; letter-spacing: -0.02em; line-height: 1.14; color: #1b1a18; margin-bottom: 18px !important; } .article-section p { font-size: 16px !important; margin-bottom: 12px; } .article-section p.lead { font-size: 19px !important; line-height: 1.6; color: #4c4841; margin-bottom: 22px; } .article-section ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside; } .article-section ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0; } .article-section li { list-style: inherit; font-size: 16px; margin-bottom: 6px; } .article-section a { color: #7a5c2e; text-decoration: underline; text-underline-offset: 3px; } .article-section blockquote { margin: 28px 0; padding: 18px 24px; border-left: 3px solid #b08d57; background: rgba(176, 141, 87, 0.07); font-style: italic; font-size: 17px; color: #3d3a34; } .article-section .callout { margin: 22px 0; padding: 16px 20px; border-left: 2px solid #7d94a3; background: #eef2f4; color: #2f3a40; border-radius: 2px; } .article-section .callout-info { border-left-color: #7d94a3; background: #eef2f4; } .article-section .callout-warning { border-left-color: #c79642; background: #fbf4e8; color: #443a2a; } .article-section .callout p { margin-bottom: 0; } .article-section table { display: table !important; border-collapse: collapse; width: 100%; margin: 22px 0; font-size: 15px; background: rgba(255, 255, 255, 0.55); } .article-section thead { display: table-header-group !important; } .article-section tbody { display: table-row-group !important; } .article-section tr { display: table-row !important; } .article-section th { display: table-cell !important; font-weight: bold; border: 1px solid #cccccc; padding: 8px; text-align: left; background: #f0ede7; } .article-section td { display: table-cell !important; border: 1px solid #cccccc; padding: 8px; vertical-align: top; } .article-section caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; } .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Разработка сердечника двигателя Тонкие слои, которые определяют истинную эффективность двигателя Роль пластин сердечника статора выходит за рамки контроля вихревых токов. Он определяет эффективность, тепло, шум и срок службы изоляции. Дайте разработчику двигателя цельный кусок электротехнической стали, и он объяснит, почему он не может стать сердечником статора. Структура с одним непрерывным магнитным путем и без соединений на бумаге выглядит идеально, но она становится нагревателем в момент подачи напряжения на обмотки. Почти каждый современный двигатель позволяет избежать этого, собирая сердечник статора из тонких изолированных стальных слоев, называемых пластинами. Концепция звучит просто, однако выбор внутри пакета, марки материала, толщины, покрытия, метода штабелирования и согласованности размеров решает, достигает ли двигатель своей целевой эффективности или незаметно ее не достигает. Почему твердый сердечник не работает там, где работает ламинированный сердечник Ламинированный сердечник статора существует по одной основной причине: прерывать путь вихревых токов. При протекании переменного тока по обмоткам магнитное поле индуцирует напряжение в самом стальном сердечнике. В твердом сердечнике это напряжение вызывает циркулирующие токи по всему поперечному сечению стали. Эти вихревые токи следуют по пути наименьшего электрического сопротивления, выделяют тепло и непосредственно увеличивают потери в сердечнике. Потери, вызванные вихревыми токами, зависят от квадрата толщины проводящего пути. Уменьшите толщину вдвое, и вихретоковая составляющая потерь в сердечнике упадет примерно на четверть. Таким образом, ламинирование представляет собой геометрическое, а не металлургическое решение. Каждый тонкий слой отделен от соседнего изолирующим покрытием, поэтому токи, которые могли бы течь по большой площади, ограничиваются небольшой. Потери на вихревые токи — это лишь часть картины. Потери на гистерезис происходят из-за энергии, необходимой для переворота магнитных доменов в каждом цикле намагничивания. Ламинирование не устраняет гистерезис; выбор материала и управление стрессом. Вместе эти два механизма объясняют, почему толщина и химический состав имеют значение. Роль пластин сердечника статора заключается в сдерживании вихревых токов до того, как они перейдут в тепло. Каждое последующее решение о толщине, материале или покрытии улучшает эту защиту. Толщина и потери в сердечнике: первый реальный компромисс Наиболее важной характеристикой рисунка ламинирования является толщина, поскольку она определяет эффективность потолка. Выбор толщины ламинирования позволяет сбалансировать электрические потери, стоимость материала, производительность штамповки и жесткость стопки. Толщина ламинации Вихретоковое поведение Типичные применения 0,65 мм Самые высокие потери на вихревые токи среди обычных марок Большие асинхронные двигатели общего назначения 0,50 мм Сбалансированные потери и механическая надежность Промышленные двигатели, насосы, вентиляторы 0,35 мм Меньшие потери в диапазоне от 400 Гц до 1 кГц Серводвигатели, генераторы, некоторая тяга электромобилей. от 0,20 до 0,25 мм Наименьшие потери на вихревые токи, дороже, сложнее штабелировать Высокоскоростные электродвигатели, аэрокосмическая промышленность, высокочастотные машины На чертеже указан исходный материал; производственный процесс определяет, сохранится ли его магнитный потенциал. Две стопки одинаковой толщины могут различаться по потерям в стержне, если один поставщик производит заусенцы большего размера, наносит более толстое покрытие или плохо контролирует отжиг. Коэффициент штабелирования — это отношение фактической длины стали к измеренной длине штабеля; От 96 до 97 процентов — это нормально для качественного промышленного стека. Меньшие цифры означают наличие захваченного воздуха, меньший крутящий момент и потери материала. Материал и утеплитель: вторая половина истории Кремниевая сталь для магнитного пути Добавление кремния в электротехническую сталь повышает электрическое сопротивление и снижает потери на гистерезис за счет более твердого и хрупкого материала. Неориентированные марки являются стандартными для вращающихся машин; Марки с ориентированной зернистостью в основном используются для трансформаторов и намотанных сердечников. Покрытие, благодаря которому стек работает Каждая пластина имеет тонкое изолирующее покрытие, которое в таких стандартах, как ASTM A976, классифицируется как органическое или неорганическое. Покрытие должно выдерживать штамповку, выдерживать штабелирование и часто выдерживать отжиг после штамповки. Если он поцарапан или загрязнен во время штамповки, соседние слои могут замкнуться накоротко в поврежденных местах. Отжиг после штамповки снимает механическое напряжение с штампа и восстанавливает проницаемость. Это работает только в том случае, если покрытие устойчиво к отжигу. Заусенец высотой в несколько микрометров на штампованном зубе может привести к соприкосновению соседних пластин по кромке. В результате образуется локальный путь вихревых токов, который нагревается и бесшумно увеличивает потери на холостом ходу. За пределами потерь: тепло, шум и последовательная геометрия Эффективность является наиболее распространенной причиной использования ламинирования, но производители двигателей отмечают еще три эффекта. Сердечник с низкими потерями выделяет меньше тепла, что означает меньшую систему охлаждения и большую вероятность соответствия температурному классу изоляции. Плотно сжатая стопка также ведет себя как демпфированный композит: межламинарные границы поглощают энергию вибрации, поэтому хорошо сложенный сердечник звучит тише, чем плохо сложенный. Ламинирование — самая дешевая технология снижения потерь, которую когда-либо использовал двигатель. Никаких экзотических материалов, никакой новой обмотки; просто тонкие стальные слои, аккуратно разрезанные, правильно изолированные и последовательно уложенные друг на друга. Третий эффект — постоянство размеров. Геометрия паза, ширина зуба и длина пакета напрямую определяют распределение потока в воздушном зазоре. Когда толщина выходит за пределы допуска или давление в пакете варьируется в зависимости от партии, кривая крутящего момента смещается. Для серводвигателей, которым требуется жесткий контроль скорости, такое смещение неприемлемо. Как меняется роль в разных приложениях Приводные двигатели электромобилей Электромобиль с инверторным управлением воспринимает гармоники магнитного потока частотой в несколько килогерц, а потери на вихревые токи растут пропорционально квадрату частоты. Поэтому в сердечниках статора и ротора электромобилей используется тонкий материал, обычно от 0,20 до 0,35 мм, с покрытиями с низкими потерями, которые остаются стабильными при высоких температурах. Геометрия штабеля и тепловые характеристики имеют такое же значение, как и марка стали. Статор приводного электродвигателя и сердечник ротора для работы на высоких частотах В этом сердечнике статора и ротора, предназначенном для электромобилей с инверторным приводом, используются тонкие пластины и покрытия с низкими потерями для управления потерями на вихревые токи на высоких частотах. Он подходит инженерам, которым необходимы стабильные тепловые и электромагнитные характеристики двигательных систем. Посмотреть продукт → Промышленные приводные двигатели При частоте 50 или 60 Гц роль становится балансированием между стоимостью и производительностью тысяч устройств. Стандартные ламинаты толщиной 0,50 мм с прочным покрытием являются распространенным выбором, и реальный риск заключается в стабильности от партии к партии. Поставщик, который соблюдает жесткие допуски и поддерживает высоту заусенцев в указанных пределах, будет производить стопки с повторяемыми потерями, что напрямую влияет на класс эффективности и стоимость гарантии. Статор промышленного приводного двигателя и сердечник ротора с вариантами размеров В эту линейку сердечников статора и ротора входят роторы различных размеров, например, с внешним диаметром 49 мм, 106 мм и 124 мм, с медными роторами. Он учитывает необходимость обеспечения повторяемости потерь и жестких допусков при промышленных приложениях с частотой 50/60 Гц. Посмотреть продукт → Ветрогенераторы Сердечники больших генераторов ветряных турбин измеряются в метрах, и каждый радиальный сегмент должен иметь одинаковые магнитные свойства. Плоскостность материала, устойчивость покрытия к воздействию влажности и температурных циклов, а также тщательный контроль давления в штабеле имеют такое же значение, как и электромагнитная конструкция. Статор и сердечник ротора ветрогенератора для крупногабаритных турбин В этом сердечнике статора и ротора, созданном для ветряных турбин мощностью от 750 кВт до 3,5 МВт, используется ламинированная электротехническая сталь с высокой проницаемостью и низкими потерями в железе. Его конструкция обеспечивает эффективное преобразование энергии при циклическом изменении влажности и температуры. Посмотреть продукт → Что нужно проверить при выборе пластин сердечника статора Конструктивное назначение пластин сердечника статора определяется на чертеже; Выполнена ли роль, решается на производстве. Эти проверки относятся к оценке поставщика и входному контролю. Сертификаты на материал, подтверждающие класс и гарантирующие максимальные потери в сердечнике. Проверка размеров, охватывающая геометрию паза, ширину зуба, высоту заусенца, длину пакета и параллельность. Измерение коэффициента штабелирования для подтверждения соответствия эффективной длины стали чертежу. Проверка целостности изоляции, включая толщину покрытия и проверку непрерывности между слоями. Записи процессов о скорости штамповки, обслуживании штампов, отжиге и обращении, позволяющем избежать повреждения кромок. За низкой ценой часто скрывается один из трех компромиссов: более низкий сорт материала, меньшие геометрические допуски или более короткий эффективный пакет, который выглядит правильно на бумаге, но оставляет меньше стали в сердечнике. Для более детального ознакомления с тем, как эти требования реализуются на линии, можно ознакомиться с нашим обзором как изготавливаются пластины сердечника статора охватывает вырубку, укладку и контроль качества. Спецификация сердечника статора состоит из одной части электромагнетизма и двух частей честности производства. Ламинирование позволяет контролировать вихревые токи; качество стопки решает, выживет ли эта идея в штампе. Когда марка стали, толщина, покрытие и геометрия пакета выбраны и проверены вместе, двигатель вознаградит вас меньшими потерями, более холодной обмоткой, более тихой работой и сроком службы, соответствующим паспортной табличке. Компания Jufeng Technology производит сердечники статоров и роторов двигателей для электромобилей, промышленности, ветроэнергетики, сервоприводов и бытовой техники, и мы рассматриваем каждую пластину как компонент производительности. Если вы хотите просмотреть спецификацию своего стека перед отправкой его в производство, поговорите напрямую с нашей командой инженеров . .jf-magazine{ background:linear-gradient(180deg,#faf9f6 0%,#f3f4f2 100%); color:#2d2a26; padding:64px clamp(20px,6vw,72px) 88px; font-family:-apple-system,BlinkMacSystemFont,"Segoe UI",Roboto,Helvetica,Arial,sans-serif; font-size:16px; line-height:1.7;}.jf-magazine .article-section{ max-width:1080px; margin:0 auto 56px;}.jf-magazine .article-section:last-child{ margin-bottom:0;}.article-section .article-kicker{ font-family:Georgia,"Times New Roman",serif; font-size:13px!important; letter-spacing:3px; text-transform:uppercase; color:#a8855a; font-weight:700; margin-bottom:14px!important;}.article-section .article-title{ font-family:Georgia,"Times New Roman",serif; font-size:44px!important; line-height:1.12; font-weight:700; color:#1b1b1b; letter-spacing:-0.02em; margin-bottom:18px!important;}.article-section .article-standfirst{ font-family:Georgia,"Times New Roman",serif; font-size:20px!important; line-height:1.55; color:#5d564c; margin-bottom:28px!important;}.article-section .article-emphasis{ font-family:Georgia,"Times New Roman",serif; font-size:19px!important; line-height:1.6; color:#8a6d44; font-weight:600; border-left:3px solid #c9a87a; padding-left:20px;}.article-section h2{ font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px!important; margin-top:0; color:#1b1b1b;}.article-section h3{ font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; margin-top:24px; color:#222222;}.article-section p{ font-size:16px!important; margin-bottom:12px; line-height:1.8;}.article-section table{ display:table!important; width:100%; border-collapse:collapse; margin-bottom:24px;}.article-section thead{ display:table-header-group!important;}.article-section tbody{ display:table-row-group!important;}.article-section tr{ display:table-row!important;}.article-section th{ display:table-cell!important; font-weight:bold; border:1px solid #cccccc; padding:8px; text-align:left;}.article-section td{ display:table-cell!important; border:1px solid #cccccc; padding:8px; vertical-align:top;}.article-section caption{ caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080;}.article-section ol{ margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0;}.article-section ul{ margin-bottom:12px; list-style-type:disc; list-style-position:inside;}.article-section li{ list-style:inherit; font-size:16px; margin-bottom:6px; line-height:1.65;}.article-section blockquote{ margin:36px 0; padding:22px 28px; border-left:3px solid #b89b72; background:rgba(184,155,114,0.08); font-size:19px; line-height:1.6; color:#4a3f32; font-style:italic; font-family:Georgia,"Times New Roman",serif;}.article-section .note{ padding:16px 20px 16px 22px; border-radius:4px; font-size:15px; line-height:1.65; margin:28px 0;}.article-section .note-info{ background:#edf3fa; border-left:3px solid #6b8db0; color:#2e4258;}.article-section .note-success{ background:#eef6ef; border-left:3px solid #6f9a77; color:#31543a;}.article-section .note-warning{ background:#fdf6e9; border-left:3px solid #c99a55; color:#5c4622;}.article-section .note-danger{ background:#fbf0ef; border-left:3px solid #c4776e; color:#5f3430;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Проектирование ядра генератора Каждый генератор содержит компонент, которому уделяется мало внимания, но который устанавливает потолок эффективности, повышения температуры и срока службы: сердечник статора. В турбинной машине, ветряной турбине или промышленной генераторной установке главная функция сердечника — направлять магнитный поток, чтобы неподвижные обмотки могли индуцировать напряжение. На практике ядро ​​работает гораздо тяжелее. Он поддерживает обмотку, отводит тепло от машины, поглощает механические нагрузки и помогает контролировать шум. Понимание всей широты этой функции — вот что отличает ядро, которое просто работает, от ядра, которое продолжает работать десятилетиями. Что на самом деле делает сердечник статора генератора По своей сути сердечник статора представляет собой ламинированный железный цилиндр, запрессованный в корпус генератора. В электромагнитном отношении он обеспечивает путь магнитного потока с низким сопротивлением от одного полюса ротора вокруг внешней стороны обмотки статора и обратно в противоположный полюс. Когда ротор вращается, поток, связанный с каждой катушкой статора, постоянно меняется; что изменение потока индуцирует напряжение в катушках, и на выводах появляется переменный ток. Ядро само по себе не генерирует энергию. Он концентрирует и направляет магнитное поле, чтобы медная обмотка могла преобразовывать механическую энергию в электрическую. Это описание верное, но неполное. Сердечник статора также является частью, которая удерживает обмотку в положении против реакции крутящего момента, передает тепло обмотки к корпусу и охлаждающей среде и гасит магнитно-индуцированную вибрацию, создаваемую каждым проходящим полюсом ротора. Таким образом, сердечник статора является одновременно магнитным компонентом, конструктивным компонентом и термическим компонентом. О его функции нельзя судить только на основе электромагнитных расчетов. Четыре функции, одна ламинированная сборка Когда инженер определяет сердечник статора для генератора, он должен одновременно выполнять четыре функции. Каждый из них предъявляет разные требования к дизайну ламинирования, материалу и процессу укладки. Таблица 1 — Четыре одновременные функции сердечника статора генератора и требования к конструкции, которые они создают. Функция Физическая роль Спрос на дизайн Руководство по потоку Обеспечивает магнитный путь с низким сопротивлением между полюсами ротора и вокруг концов обмотки. Электротехническая сталь высокой проницаемости; правильно пропорциональные зубы и коромысло Индукция напряжения Удерживает катушки внутри изменяющегося магнитного поля, поэтому ЭДС индуцируется в каждом проводнике. Точная геометрия паза; коэффициент укладки плотного ламинирования Структурная поддержка Устойчив к радиальным магнитным силам и крутящему моменту обмотки без искажений Контролируемое давление в дымовой трубе; точная геометрия канала ствола; жесткий зажим Теплопередача и демпфирование Переносит потери меди и железа в корпус; поглощает магнитострикцию и вибрацию полюсного прохода Хороший тепловой контакт; склеенные или скрепленные листы; равномерное уплотнение Каждое требование имеет последствия в другом месте. Форма паза, обеспечивающая максимальную передачу флюса, может оставить в зубе слишком мало стали для обеспечения механической прочности. Слишком сильное сжатие сердечника приводит к высокому коэффициенту укладки, но сжимает межламинарную изоляцию и приводит к преждевременному выходу из строя. Вот почему сердечник статора остается балансирующим элементом, а не простой штампованной деталью. Почему тонкие ламинаты обеспечивают высокую производительность Статор из твердого железа будет работать магнитно, но он также будет действовать как короткозамкнутый виток вокруг вала. Вращающееся поле индуцирует в утюге сильные вихревые токи, тратящие выходную мощность в виде тепла. Ламинирование сердечника разбивает железо на тонкие изолированные листы, прерывая путь вихревых токов на каждом интерфейсе. Чем тоньше лист, тем ниже потери на вихревые токи — именно поэтому в конструкциях, ориентированных на эффективность, толщина материала увеличивается с 0,50 мм до 0,35 мм, а в особых случаях — до 0,20 мм. Информация Потери в сердечнике представляют собой сумму двух компонентов: потерь на гистерезисе из-за перемагничивания стали в каждом цикле и потерь на вихревые токи из-за токов, циркулирующих внутри каждого листа. Оба отображаются в виде нагрева, и оба зависят от марки материала и толщины ламината. Электротехнические стали устраняют оба механизма потерь. Кремний увеличивает удельное сопротивление стали, напрямую уменьшая вихревые токи, а обработка с ориентацией зерен уменьшает гистерезис в направлении прокатки. В статорах генераторов редко используются сплавы с ориентированной зеренной структурой, поскольку флюс вращается внутри зубцов, поэтому практические сердечники изготавливаются из холоднокатаной неориентированной кремниевой стали таких марок, как 35JN440, 50JN470 или их эквиваленты, со специальным покрытием между листами. Сердечник статора не представляет собой железный блок. Это точная сборка изолированных магнитных листов, и большинство проблем с надежностью генератора начинаются на границах между этими листами. Практической мерой этой сборки является коэффициент штабелирования — отношение стали к общему объему сердечника. У хорошо построенного генератора сердечник достигает примерно 0,95–0,97. Ниже этого значения той же машине требуется больше стали, она работает сильнее или и то, и другое. Как тип генератора меняет правила Основная функция никогда не меняется, но акценты смещаются вместе с применением. Турбинные генераторы Большие турбогенераторы имеют очень высокий поток и должны иметь огромные потери. Сегментированные сердечники с радиальными каналами охлаждения входят в стандартную комплектацию; Пластины выбраны с учетом низких потерь на промышленной частоте, а сердечник спроектирован таким образом, чтобы сохранять свою округлость при магнитном притяжении и температурных градиентах. Ветрогенераторы Ветрогенераторы run at low speed with a large diameter and many poles. The stator core is large in cross-section but lightly loaded electrically; the dominant concerns are mass, partial-discharge resistance and the ability of the stack to hold its shape under uneven radial loads. These are the machines where small manufacturing inconsistencies show up fastest as noise and vibration. Пластины статора и сердечника ротора ветрогенератора Этот поставщик предлагает ламинированные сердечники статора и ротора для ветряных турбин мощностью от 750 кВт до 3,5 МВт, в том числе с двойным питанием и с прямым приводом. Их сталь с высокой проницаемостью и прецизионное штабелирование подходят для легконагруженных генераторов большого диаметра, где важна стабильность массы и формы. Посмотреть продукт → Промышленные и резервные генераторные установки Промышленные и резервные генераторные установки работают на границе эффективности и затрат. Сердечник статора должен обеспечивать высокую выходную мощность при компактном корпусе, что означает высокую плотность потока, плотное заполнение пазов и короткий путь тепла к внешнему корпусу. Эти машины доминируют в массовом производстве, и небольшие различия в качестве ламинирования напрямую отражаются на повышении температуры. Статор двигателя генератора и сердечник ротора для дизельных установок Ознакомьтесь с линейкой сердечников статора и ротора, предназначенных для промышленных и резервных генераторных установок. На странице подробно описаны марки материалов, методы штабелирования и технические примечания, которые помогут вам подобрать качество заполнителя в соответствии с эффективностью компактного корпуса и требованиями к повышению температуры. Посмотреть продукт → Что указать при выборе сердечника статора Независимо от того, покупаете ли вы сердечники для больших ветряных машин или компактных промышленных генераторов, одни и те же характеристики определяют, будет ли деталь выполнять свою магнитную функцию. сорт материала заслуживает особого внимания, поскольку фиксирует базовый уровень убытков; наш путеводитель по выбор правильного материала сердечника статора генератора рассматривает компромиссы с практической точки зрения. Остальные пункты — это краткий список, который наши инженеры используют при рассмотрении нового запроса: Марка электротехнической стали с гарантированными удельными потерями в сердечнике, соответствующая такому стандарту, как IEC 60404. Толщина ламинации обычно 0,35 мм или 0,50 мм, а также изоляционного покрытия между листами. Целевой коэффициент суммирования, обычно 0,95 или выше для сердечников генератора. Предел высоты заусенцев на кромках зуба после штамповки обычно составляет от 0,03 до 0,05 мм. Допуски на размеры отверстия, наружного диаметра и высоты пакета. Метод проверки: отчет о размерах, проверка веса штабеля, отбор проб на потери в сердечнике или полное испытание штабеля. Предупреждение Заусенцы не являются косметической проблемой. Заусенец, выступающий над поверхностью ламинирования, может прорезать изоляцию обмотки при вставке меди или при вибрации машины во время работы, что приведет к межвитковому замыканию. Ни одно из этих значений не является фиксированным для всех генераторов. Генераторная установка с периодической нагрузкой может выдерживать более широкий предел заусенцев, чем ветрогенератор, рассчитанный на двадцать лет непрерывной работы, а ламинация толщиной 0,35 мм тратится впустую на слишком большой машине с частотой 50 Гц. Спецификация — это компромисс между стоимостью и надежностью, а не список покупок с максимальным содержанием. Почему качество производства является частью функции Конструкция сердечника статора выполняет свою функцию только тогда, когда производственный процесс воспроизводит ее с соблюдением требований. В Jufeng Technology сердечники статора и ротора — наша единственная линия продукции. Детали генератора проходят через те же ворота, что и любой другой сердечник: сертификация материала входной катушки, проверка заусенцев после штамповки, контроль коэффициента укладки и высоты штабеля во время сборки, а также проверка готового сердечника перед отправкой. Вот почему клиенты делятся с нами данными о магнитных потерях, а не только габаритными чертежами: магнитный результат — это доставляемый . Автомобильная часть каталога требует еще более жесткого контроля. Сердечники генераторных двигателей электромобилей выполняют одну и ту же электромагнитную функцию внутри моторного отсека, что требует более жесткой изоляции, меньших допусков и документированной согласованности для каждой партии. Статор и сердечник ротора электродвигателя-генератора электромобиля На этой странице продукта представлены сердечники статора и ротора для электродвигателей-генераторов с ламинированной электротехнической сталью для снижения потерь на вихревые токи и жесткими допусками для обеспечения стабильной производительности партии. Он включает примеры размеров роторов, подтверждающие их роль в компактных и высокоэффективных автомобильных генераторах. Посмотреть продукт → Успех Когда вы оцениваете поставщика сердечника статора, попросите три вещи: сертификат на материал, определяющий марку электротехнической стали, отчет о размерах с фактическими измеренными значениями, а также результат потери сердечника или веса пакета, доказывающий, что пакет был построен в соответствии с целевыми показателями. Опасность Обработка после штабелирования может разрушить электромагнитную функцию. Шлифование, протяжка или электроэрозионная обработка многослойного стержня должны быть квалифицированы, чтобы гарантировать, что этот процесс не размазывает металл по листам и не создает локальных коротких замыканий. Функция сердечника статора генератора определяется в двух местах: на электромагнитном чертеже и в производственном цеху. Сердечник, который обеспечивает расчетный поток, остается в пределах температуры и остается тихим на протяжении всего срока службы машины, отлично выполняет свою работу — то есть никто этого не замечает. Если вы разрабатываете генератор и вам нужен партнер по сердечнику статора, который понимает обе половины этого уравнения, поговорите с непосредственно наша команда инженеров . .article-section{ background:#f8f7f4; padding:3.2rem clamp(1.25rem, 14vw, 11rem); color:#2a2722; font-family:-apple-system,BlinkMacSystemFont,"Segoe UI",Roboto,"Helvetica Neue",Arial,sans-serif; line-height:1.75; letter-spacing:.01em;}.article-section.bg-shift{ background:linear-gradient(180deg,#f8f7f4 0%,#f2f0eb 100%);}.article-section.article-closing{ background:#f2f0eb;}.article-section .article-kicker{ display:block; font-size:12px; font-weight:600; letter-spacing:.22em; text-transform:uppercase; color:#8a7f6b; margin-bottom:1rem;}.article-section h2{ font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px!important; letter-spacing:-.01em; color:#1f1d18; border-top:1px solid #d9d3c8; padding-top:1.4rem;}.article-section h3{ font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; color:#3a362e; letter-spacing:.02em;}.article-section p{ font-size:16px!important; margin-bottom:12px;}.article-section a{ color:#7a5c3a; text-decoration:underline; text-decoration-color:rgba(122,92,58,.35); text-underline-offset:3px;}.article-section blockquote{ margin:1.8rem 0; padding:1.3rem 1.6rem; background:rgba(154,143,122,.12); border-left:3px solid #9a8f7a; font-family:Georgia,"Times New Roman",serif; font-style:italic; font-size:17px; color:#4a453b; border-radius:0 10px 10px 0;}.article-section ul{ margin-bottom:12px; list-style-type:disc; list-style-position:inside;}.article-section ol{ margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0;}.article-section li{ list-style:inherit; font-size:16px; margin-bottom:6px;}.article-section table{ display:table!important; width:100%; border-collapse:collapse; margin:1.4rem 0 .8rem; font-size:15px;}.article-section thead{ display:table-header-group!important;}.article-section tbody{ display:table-row-group!important;}.article-section tr{ display:table-row!important;}.article-section th{ display:table-cell!important; font-weight:bold; border:1px solid #cccccc; padding:8px; background:#efede8; color:#2a2722; text-align:left;}.article-section td{ display:table-cell!important; border:1px solid #cccccc; padding:8px; vertical-align:top;}.article-section caption{ caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080; margin-top:8px;}.article-section .callout{ margin:1.4rem 0; padding:1rem 1.25rem; border-left:3px solid; border-radius:0 10px 10px 0; font-size:15px; line-height:1.65; color:#33302a;}.article-section .callout strong{ display:block; font-size:11px; font-weight:700; letter-spacing:.14em; text-transform:uppercase; margin-bottom:4px;}.article-section .callout-info{background:#edf1f4;border-color:#6f8fae;}.article-section .callout-info strong{color:#3e5f78;}.article-section .callout-warning{background:#faf3e6;border-color:#c49a5b;}.article-section .callout-warning strong{color:#8a6a33;}.article-section .callout-success{background:#edf2eb;border-color:#6f8f6a;}.article-section .callout-success strong{color:#4c6b47;}.article-section .callout-danger{background:#f8eded;border-color:#b56a75;}.article-section .callout-danger strong{color:#8a4650;}.article-section .article-signoff{ border-left:3px solid #9a8f7a; padding:.4rem 0 .4rem 1.25rem; margin:0; color:#3a362e;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Мототехника — объяснение эффективности Типичный КПД электродвигателей: реальные диапазоны по типу, размеру, нагрузке и потерям Спросите пять инженеров, каков типичный КПД двигателя, и вы услышите пять ответов: от 75 до 96 процентов. Все они правы — для своего мотора. Первый вывод: типичный промышленный электродвигатель преобразует примерно 85–96 процентов потребляемой электрической энергии в механическую энергию на валу. Небольшие двигатели мощностью неполных киловатт обычно приземляются на уровне от 55 до 75 процентов, а лучшие большие машины с постоянными магнитами превышают 97 процентов в номинальной рабочей точке. Знакомое сокращение «около 90 процентов» справедливо для средних и крупных промышленных двигателей, но оно незаметно падает ниже нескольких киловатт, при которых обычный двигатель может тратить треть своей мощности. Спред имеет большее значение, чем ожидает большинство покупателей, поскольку ни один из потерянных процентов просто не исчезает. Оно превращается в тепло внутри рамы — тепло, которое сокращает срок службы изоляции, увеличивает потребность в охлаждении и в течение тысяч часов работы требует больше электроэнергии, чем стоимость покупки двигателя. Типичная пиковая эффективность с первого взгляда Крупные промышленные двигатели переменного тока мощностью около 100 кВт: примерно 93–97 процентов. Средние промышленные двигатели мощностью от 10 до 100 кВт: примерно 88–95 процентов. Малые двигатели мощностью менее 1 кВт: примерно 55–80 процентов. Бесщеточные синхронные двигатели постоянного тока и двигатели с постоянными магнитами: примерно 85–96,5 процента. Небольшие коллекторные двигатели постоянного тока и двигатели с экранированными полюсами: часто 50 процентов или меньше. Что на самом деле измеряет эффективность двигателя КПД — это соотношение, а не свободно плавающее свойство: механическая мощность, передаваемая на вал, деленная на электрическую мощность на клеммах, измеренная в тот же момент и выраженная в процентах. Все, что не достигает вала, почти полностью оставляет двигатель в виде тепла. Такие стандарты, как IEC 60034 и IEEE 112, определяют, как измеряются эти мощности и как распределяются потери, поэтому данные на паспортной табличке сопоставимы только в том случае, если оба производителя тестируют один и тот же метод. Паспортная табличка также представляет собой снимок, сделанный при номинальном напряжении, номинальной частоте и полной номинальной нагрузке. Реальные установки редко находятся в этой точке, поэтому два двигателя с одинаковым КПД, указанным на паспортной табличке, все равно могут обеспечивать заметно разные счета за электроэнергию в одном и том же приложении. Информация: Паспортная табличка эффективности описывает одну рабочую точку. Если нагрузка проводит большую часть своего срока службы при мощности от 75 до 100 процентов номинальной мощности, паспортная табличка будет хорошим ориентиром; если он работает на холостом ходу от 30 до 40 процентов, это почти не имеет значения. Типичные диапазоны по типу двигателя Честный ответ на вопрос – таблица, а не одно число. Ориентировочные номинальные значения ориентировки; Фактические цифры зависят от типоразмера, класса конструкции и стандарта испытаний. Тип двигателя Типичная пиковая эффективность Что формирует число Трехфазная индукция, большие рамы 93–97% Большая активная масса и небольшие относительные постоянные потери Трехфазная индукционная, 10–100 кВт. 88–95% Основная территория IE2–IE3 для насосов, вентиляторов и компрессоров Однофазные и конденсаторные двигатели 60–78% Маленькие сердечники, пропорционально более высокие фиксированные потери Бесщеточный синхронный DC и PM 85–96,5% Отсутствие потерь в сепараторе ротора; доминирует в электроприводах, сервоосях и бытовой технике премиум-класса Матовый DC 50–80% Потери на трение щеток и коммутационные потери увеличивают резистивные потери. Затененный столб 20–35% Дешево и просто, с сознательно отброшенным эффективностью Средние показатели численности населения удручают, потому что среди них доминируют небольшие машины: одна опубликованная кампания по измерению, охватывающая 48 небольших двигателей класса дронов, обнаружила, что средний пиковый КПД составляет всего 77,6 процента, что далеко от 90 процентов, которые представляет большинство людей. На другом конце шкалы автопроизводители обычно указывают около 90 процентов для приводных двигателей электромобилей при реальном вождении, а у самых мощных тяговых и промышленных машин пик еще на несколько пунктов выше. Почему размер и точка нагрузки меняют все Два двигателя одинакового типа могут отличаться на десять пунктов эффективности исключительно из-за масштаба. Потери в железе, трение подшипников и парусность в значительной степени фиксируются после того, как машина построена, в то время как полезная мощность увеличивается с активным материалом внутри - поэтому двигатель мощностью в один киловатт тратит гораздо большую долю своей входной мощности, просто оставаясь намагниченным и вращаясь, чем машина мощностью в сто киловатт. Точка нагрузки усугубляет эффект. Асинхронный двигатель достигает пиковой нагрузки примерно между 75 и 100 процентами номинальной нагрузки, смещается на несколько пунктов вниз при половинной нагрузке и резко падает ниже этого значения; двигатель, работающий на четверти своей мощности, может работать на десять пунктов ниже номинальной цифры, продолжая при этом потреблять сильный ток намагничивания от источника питания. Предупреждение: Выбор на один размер больше, чтобы обеспечить безопасность, является наиболее распространенной потерей эффективности в промышленности, вызванной самим собой. Негабаритный двигатель постоянно живет в слабой области частичной нагрузки с плохим коэффициентом мощности. Размер соответствует измеренному профилю нагрузки, а не крутящему моменту наихудшего случая, дополненному коэффициентами запаса прочности. Мотор приобретается единоразово; электричества нет. В течение серьезного рабочего цикла стоимость энергии затмевает цену машины, а каждый балл эффективности — это скидка, которая повторяется каждый год. Куда уходит недостающий процент Инженеры условно разделили потери двигателя на четыре сегмента, и у каждого внутри конструкции есть свой владелец: Медные потери — резистивный нагрев в обмотках статора и клетке ротора; они растут пропорционально квадрату тока и обычно представляют собой самый большой ковш в нагруженном двигателе. Потери в железе — гистерезис и вихревые токи в сердечниках статора и ротора; присутствует всякий раз, когда машина находится под напряжением, загружена или нет Механические потери — трение подшипников и парусность вентилятора, в основном зависящие от скорости. Потери паразитной нагрузки — поля рассеяния, гармоники и небольшие геометрические несовершенства; наименее предсказуемый сегмент, обычно от 0,5 до 2,5 процента номинальной производительности. Сердечники статора и ротора расположены в центре двух из этих ковшей. Марка стали определяет нижний предел гистерезиса, толщина пластины определяет, насколько прочно подавляются вихревые токи, а качество пакета — высота заусенцев, взаимное соединение, сварка и давление укладки — определяет, остаются ли пластины электрически разделенными или незаметно сливаются в закороченные пути, нагревающие сердечник. Та же логика сохраняется и в сегментах с большими объемами и затратами: даже сердечники двигателей бытовой техники заметно реагируют на более тонкие пластины и более качественную сталь. Статор двигателя бытовой техники и сердечник ротора Сердечники статора и ротора из ламинированной кремниевой стали для двигателей бытовой техники, где более тонкие пластины и более качественная сталь значительно сокращают потери на вихревые токи, обеспечивая эффективную работу стиральных машин, холодильников и вентиляторов. Посмотреть продукт → Классы эффективности — и чего они требуют Нормативные классы дают покупателям возможность сократить расходы. IEC 60034-30-1 классифицирует двигатели с питанием от сети от IE1 до IE4 со все более низкими допустимыми потерями, а NEMA Premium играет аналогичную роль в Северной Америке. Энергетические агентства конкретизируют этот разрыв: энергоэффективные конструкции примерно на 1,5–8 процентных пунктов превосходят сопоставимые стандартные двигатели, при этом самые большие разрывы находятся в нижней части диапазона. Успех: Двигатель мощностью 30 кВт, работающий 4000 часов в год и переведенный с IE1 на IE3, обычно теряет несколько тысяч киловатт-часов годового потребления — часто компенсируя разницу в цене в течение первого года работы. Достижение IE3 и выше во многом зависит от материалов и производства: лучшая электротехническая сталь, более тонкие пластины, более плотные стопки и более точная геометрия — именно здесь поставщик сердечников статора и ротора получает свое место за столом переговоров. Статор промышленного приводного двигателя и сердечник ротора Ламинированные сердечники статора и ротора для промышленных приводных двигателей, доступны в медных роторах определенных размеров. Более качественная сталь, более плотные стопки и точная геометрия являются ключевыми рычагами для достижения уровня эффективности IE3 и снижения потерь в железе. Посмотреть продукт → Ядро: где эффективность достигается или теряется незаметно Для любого, кто определяет или покупает ядра, в бухгалтерской книге, связанной с железными потерями, доминируют четыре рычага: Толщина ламинирования: перемещение заготовки от 0,50 мм к 0,35 мм или 0,20 мм подавляет вихревые токи, что особенно важно в высокоскоростных высокочастотных машинах. Марка электротехнической стали: более высокие марки кремния и премиум-классы, меньшие потери на гистерезис, при цене, которую должны оправдать часы работы. Целостность штабеля: контролируемые заусенцы, звуковая блокировка или сварка и правильное давление укладки обеспечивают электрическое разделение пластин; один разрушенный слой создает вихревую петлю, которая нагревает всю стопку. Геометрическая точность: геометрия паза, перекос и постоянство воздушного зазора определяют паразитные потери и ток намагничивания, и они проявляются непосредственно на испытательном стенде. Высокопроизводительные приложения делают ставки очевидными. Приводной двигатель электромобиля работает при высокой электрической частоте, где потери на вихри и гистерезис быстро увеличиваются, поэтому программы тяги рассматривают тонкие пластины с низкими потерями и жесткие допуски на штабелирование как базовые требования, а не как улучшения. Статор приводного двигателя электромобиля и сердечник ротора Сердечники статора и ротора созданы для приводных двигателей электромобилей, работающих на высокой электрической частоте, где тонкие пластины с низкими потерями и жесткие допуски на пакет являются базовыми требованиями для контроля вихревых и гистерезисных потерь. Посмотреть продукт → Для более широкого представления о том, как эти ядра выбираются в автомобильных программах, наш Полное руководство по сердечникам статора и ротора автомобильных двигателей подробно рассказывает о материалах, дизайне и снабжении. Практические выводы для покупателей и инженеров Сопоставьте номинал с нагрузкой: стремитесь к непрерывной работе на уровне от 75 до 100 процентов номинальной мощности, сверенной с реальным рабочим циклом, а не с пиковым крутящим моментом. Покупайте по классам: рассматривайте IE3 или NEMA Premium как базовый уровень по умолчанию для новых промышленных установок и позволяйте расчетам стоимости жизненного цикла аргументировать любые исключения. Спросите, как было измерено это число: заявления об эффективности справедливо сравниваются только тогда, когда стандарт испытаний и точка нагрузки совпадают. Модель энергопотребления, а не покупной цены: после примерно 2000 часов работы в год электричество обычно определяет общую стоимость владения. Укажите сердечник как компонент эффективности: толщина ламината, марка стали и качество штабеля учитываются на чертеже, а не только в ведомости затрат. Внимание: Перемотка сгоревшего двигателя может стоить еще одного пункта эффективности или даже больше, а также сократить тепловой срок службы. Для машин мощностью несколько киловатт и выше с большим количеством часов работы замена на агрегат премиум-класса обычно является более разумным экономическим решением. Итог Так каков типичный КПД электродвигателя? Около 90 процентов для средних и крупных промышленных машин, которые имеют в виду большинство людей, ближе к 97 для лучших больших конструкций с постоянными магнитами и существенно ниже для небольших двигателей, которые превосходят их по численности. Табличка с паспортными данными представляет собой обещание с номинальными баллами; Счет за электроэнергию выписывается на протяжении всего рабочего цикла с учетом потерь в меди, железе, механических и случайных потерях. Дисциплина в спецификации — это то, где эти потери компенсируются: подбирайте машину в соответствии с ее нагрузкой, покупайте по классу эффективности и поддерживайте сердечники статора и ротора в соответствии со стандартом, который сохраняет потери в железе на протяжении всего срока службы двигателя. Если вы взвешиваете эти компромиссы в реальном проекте, добро пожаловать свяжитесь с нашей командой инженеров поговорить через ваше приложение. .article-section{background:#faf8f3;color:#3b3831;padding:52px max(28px,calc((100% - 920px)/2));margin:0;}.article-section.tone{background:#f4f1e9;}.article-section h2{font-family:Georgia,"Times New Roman",serif;font-size:22px;font-weight:bold;text-align:left;margin-top:0;margin-bottom:12px!important;color:#211f1a;letter-spacing:-0.2px;}.article-section h2.article-title{font-size:36px;line-height:1.22;letter-spacing:-0.6px;color:#1e1c18;}.article-section p{font-size:16px!important;margin-bottom:12px;color:#3b3831;line-height:1.78;}.article-section p.article-kicker{font-size:13px!important;text-transform:uppercase;letter-spacing:2.4px;color:#9c8a66;margin-bottom:8px;font-style:normal;}.article-section p.article-deck{font-size:18px!important;font-style:italic;color:#6e675a;line-height:1.6;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;padding-left:0;color:#3b3831;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;color:#3b3831;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;line-height:1.6;}.article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table{width:100%;border-collapse:collapse;margin:0 0 8px;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;background:#ece7da;color:#2c2a24;font-size:15px;}.article-section td{border:1px solid #cccccc;padding:8px;background:#fdfcfa;font-size:15px;color:#3b3831;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;padding-top:8px;}.article-section blockquote{margin:0 0 24px;padding:16px 22px;background:#f5efe2;border-left:3px solid #b39a68;font-size:17px;font-style:italic;color:#5a5140;line-height:1.7;}.key-points{background:#f3eee2;padding:18px 22px 6px;margin-bottom:24px;}.note{padding:14px 18px;margin:0 0 24px;border-radius:3px;font-size:16px;line-height:1.65;}.note-info{background:#eff4f7;border-left:3px solid #86a0b2;color:#3f5261;}.note-warning{background:#f8f2e4;border-left:3px solid #c0a266;color:#6d5a35;}.note-success{background:#eef4ee;border-left:3px solid #8bab8f;color:#48604c;}.note-danger{background:#f8eeee;border-left:3px solid #c08e8e;color:#774a4a;}.article-section a{color:#7d6335;text-decoration:underline;text-underline-offset:2px;}.article-section a[data-product-card="true"]{font-weight:bold;color:#5f4b26;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Motor Engineering, Explained What Is a DC Motor Core? The Laminated Heart That Turns Current Into Torque Cored or coreless, brushed or brushless — every DC motor is only as good as its magnetic circuit. What the core does, why it is stacked from paper-thin steel, and how the choice shapes cost, smoothness, and control. Two quotes arrive on a procurement engineer's desk for the same 24 V DC motor: one built on a conventional cored design, one coreless, with a 40 percent price gap between them. Everything that matters about that gap — torque, heat, smoothness, lead time — traces back to a stack of steel sheets few buyers ever see. That stack is the motor core, and reading it well is the fastest way to read a DC motor datasheet intelligently. A DC motor core is the ferromagnetic structure — nearly always a stack of thin, insulated silicon-steel laminations — that provides the motor's low-reluctance magnetic path and carries its windings. In a classic brushed DC motor, the core is the slotted rotor, or armature, with field poles or permanent magnets closing the circuit on the stator. In brushless DC (BLDC) designs the layout flips: the laminated core sits on the stator and holds the copper while magnets spin on the rotor. Either way, the core is where electrical energy becomes the magnetic tension that turns into torque. What the Core Actually Does A core does three jobs at once. It concentrates flux : steel conducts magnetism roughly a thousand times better than air, so the core multiplies the flux density in the air gap and, with it, the torque available per ampere. It carries the windings : slots and teeth hold copper exactly where it interacts with the field. And its geometry sets the motor's character — slot count, tooth shape, and skew decide cogging, torque ripple, and how smoothly the shaft behaves at low speed. Info — Most DC and BLDC cores are stamped from non-oriented electrical steel in 0.20–0.65 mm thicknesses, coated with a micron-scale insulation layer, and stacked to a build factor of roughly 95–97 percent. Thinner sheet costs more to punch but cuts eddy-current loss sharply at high electrical frequencies. Why the Core Is Made of Thin Sheets, Not Solid Steel A solid core would quietly cook itself. As the field in each region of the iron reverses, Faraday's law guarantees circulating eddy currents inside any conductive mass; in solid steel they waste energy as heat. Slicing the core into thin, mutually insulated laminations breaks those loops into tiny ones and collapses the loss to a small fraction of what solid iron would suffer. Two loss mechanisms set the rules. Eddy-current loss falls roughly with the square of sheet thickness, which is why fast, inverter-driven machines push toward 0.20–0.35 mm stock despite the stamping cost. Hysteresis loss — the energy spent re-magnetizing the steel every cycle — depends on the grade itself, which is why a few percent of silicon is alloyed in to soften the steel's magnetic stubbornness. The working rule is simple: laminate wherever the flux keeps changing. In a brushed motor with permanent magnets on the stator, the armature core sees a reversing field and gets the thin-sheet treatment, while the stator poles can stay solid. In a BLDC motor the changing field lives in the stator, so it is the stator teeth that are laminated. From there, making a core is a precision stamping discipline: progressive dies punch sheets by the thousand, self-interlocking tabs or a controlled weld bead hold the stack, and burr height must stay small — commonly specified at just a few percent of sheet thickness — so adjacent laminations never short together and undo the whole insulation scheme. Cored vs Coreless: Two Different Bargains The term "cored" describes the conventional machine: windings carried in the slots of an iron core. "Coreless" removes the iron altogether and winds the rotor as a self-supporting, skewed cup or disc that spins directly in the magnet's field. Neither design is simply better; each buys something specific and pays for it somewhere else. Cored and coreless DC motors trade torque density and unit cost against smoothness, response, and precision. Attribute Cored DC Motor Coreless DC Motor Rotor construction Slotted laminated iron core carrying the windings Self-supporting copper cup or disc, no iron Torque density High — iron concentrates flux at the gap Moderate Cogging and torque ripple Present; reduced by skew and slot design Virtually none Response and acceleration Good Excellent — very low rotor inertia Thermal behavior Copper sheds heat into the core Heat must leave through the winding itself Unit cost at volume Lower — mature, high-speed stamping Higher — winding is hand-formed or custom-tooled Typical homes Power tools, appliances, pumps, automotive actuators Medical dosing, optics, lab automation, aerospace instruments The core is where electricity becomes torque — and where most of the losses decide to live. Without iron losses and with almost no rotor inertia, a coreless motor accelerates startlingly fast and moves with zero cogging — the reason it dominates precision work such as medical dosing pumps, laboratory automation, camera optics, and aerospace instruments. The cored design answers with higher torque density, far better heat paths, and lower unit cost through mature, high-volume stamping. Cored designs fight their own weaknesses well. Skewing the laminated stack, shaping the teeth, and choosing sensible slot-and-pole combinations suppress cogging and acoustic noise — which is how a modern servo motor achieves sub-degree repeatability with a fully laminated core in place. Servo Motor Stator and Rotor Core Laminated stator and rotor cores built to tight tolerances for servo motors, where skewing, tooth shaping, and slot-pole design suppress cogging and noise, enabling sub-degree repeatability in robotics and industrial machinery. View Product → Two clarifications keep the comparison honest. Coreless does not mean brushless: coreless rotors exist in both brushed designs, where contacts slide on the winding itself, and brushless ones. And the number of wires tells you about commutation, not the core — a brushed motor of either kind runs from two. Reading a Core Like a Buyer For a motor manufacturer or OEM sourcing cores, the numbers that decide performance are concrete: sheet thickness and grade, insulation coating class, burr height, stack-length tolerance, interlock or weld strength, and measured core loss. A short checklist keeps quotes comparable: Require mill or batch certificates for the electrical steel actually delivered, not datasheet values alone. Put burr height and stacking factor limits on the drawing, then verify both with section checks on received parts. Ask whether stamping, stacking, and final measurement run under one quality system — every handoff between vendors adds tolerance drift. For inverter-fed or high-speed cores, demand core-loss figures measured at your real electrical frequency, not only at 50 or 60 Hz. Warning — The cheapest quote often hides the thickest, lowest-grade steel. It punches fast and prices well per kilogram, but iron losses climb exactly where they hurt: hot running, high electrical frequency, long duty cycles. Judge grade and measured loss before price per piece. Success — A capable core supplier volunteers evidence: batch-linked material certificates, core-loss test reports, dimensional inspection records, and interlock or weld strength data. That transparency predicts smooth mass production better than any brochure. Material choice is its own trade study — grade, thickness, coating, and even the alloys used in adjacent components interact. For a worked example from the automotive side, our rotor and stator core material selection guide walks through the considerations in detail. Where Each Design Earns Its Keep Wherever cost per newton-meter rules, iron cores win: power tools, kitchen and home appliances, pumps, fans, industrial drives, and the dozens of small actuators inside a car — window lifts, wipers, seats, HVAC flaps. These are classic cored DC territory, and the laminated stator and rotor cores behind them run into millions of pieces per year. Electric Tool Motor Stator and Rotor Core Laminated stator and rotor cores for cored DC motors used in power tools, appliances, pumps, fans, and automotive actuators, where stamping quality directly affects efficiency, heat, noise, and cost per newton-meter of torque. View Product → The same physics scales up. In electric-vehicle drive motors — electronically commuted cousins of the DC machine — the laminated stator core is one of the largest levers on efficiency and range, and stamping quality surfaces directly as noise, heat, and kilometers per charge. Electric Vehicle Drive Motor Stator and Rotor Core Precision-laminated stator and rotor cores for EV drive motors, where lamination quality strongly influences efficiency, heat, noise, and driving range, and stamping quality shows up directly as kilometers per charge. View Product → Danger — Coreless rotors carry very little winding inductance. Driven straight from a PWM chopper, ripple current can spike hard enough to overheat the copper. Choose a higher switching frequency, add series inductance, or confirm the drive is rated for coreless motors. In short: coreless pays its premium where motion quality is the product — steady microliter dosing, jitter-free optics, fast robot joints. Cored pays off where the product is torque per dollar. Most product lines end up using both, matched to the job. The Bottom Line A DC motor core is not a commodity detail; it is the machine's magnetic backbone. Choose cored when torque density, heat handling, and cost lead the requirement list. Choose coreless when smoothness, acceleration, and precision outrank them. Then judge the core itself — steel grade, lamination thickness, burr control, stacking — because that is where quoted performance is quietly won or lost. We manufacture stator and rotor cores for automotive and industrial motors — from power tools and servo drives to EV traction — and we see every day how lamination quality decides how a finished motor behaves. If you are specifying cores for a new platform, talk to our engineering team about drawings, materials, and loss targets. .jf-wrap{ background: linear-gradient(180deg, #f9f8f5 0%, #f4f3ee 58%, #f1efe8 100%); padding: 72px 30px 84px; font-family: "Helvetica Neue", Helvetica, Arial, "Segoe UI", sans-serif; color: #2c2b28; line-height: 1.75;}.article-section{ max-width: 1000px; margin: 0 auto 64px;}.article-section:last-child{margin-bottom: 0;}.jf-kicker{ text-transform: uppercase; letter-spacing: 0.22em; font-size: 12px; font-weight: 700; color: #8a7a55; margin-bottom: 14px;}.article-section h2{ font-family: Georgia, "Times New Roman", serif; color: #1e1d1a; letter-spacing: -0.01em; line-height: 1.3;}.article-section h2.jf-title{ font-size: 36px; line-height: 1.22; letter-spacing: -0.015em;}.jf-standfirst{ font-size: 19px; line-height: 1.6; color: #5c5952; margin-bottom: 22px;}.article-section p{ color: #3a3833; line-height: 1.8;}.article-section strong{color: #1e1d1a;}.article-section blockquote{ margin: 28px 0; padding: 18px 24px; background: #f0eee7; border-left: 3px solid #8a7a55; font-family: Georgia, "Times New Roman", serif; font-size: 19px; font-style: italic; color: #4a4740; line-height: 1.55;}.jf-note{ padding: 14px 18px; margin: 18px 0 20px; border-left: 3px solid #999999; background: #f2f1ec; font-size: 15px; line-height: 1.7; color: #4a4841;}.jf-note--info{background: #edf2f5; border-left-color: #7d98a8;}.jf-note--warning{background: #f8f3e7; border-left-color: #c0a35e;}.jf-note--success{background: #eef3ec; border-left-color: #84a383;}.jf-note--danger{background: #f7efee; border-left-color: #b5776f;}.jf-note strong{color: #33312c;}.article-section a[data-product-card="true"]{ display: block; margin: 20px 0 24px; padding: 14px 18px; background: #f2efe6; border-left: 3px solid #b39a5f; font-size: 15px; font-weight: 600; color: #4d4433; text-decoration: none;}.article-section a[data-product-card="true"]:hover{background: #ede9dc;}.article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table{ width: 100%; border-collapse: collapse; margin: 20px 0 8px; background: #fdfcfa; font-size: 15px;}.article-section caption{ caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; text-align: left;}.article-section th{ font-weight: bold; border: 1px solid #cccccc; padding: 8px; background: #efece3; color: #2f2d28; text-align: left;}.article-section td{ border: 1px solid #cccccc; padding: 8px;}.article-section ol{ margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0;}.article-section ul{ margin-bottom: 12px; list-style-type: disc; list-style-position: inside;}.article-section li{ list-style: inherit; font-size: 16px; margin-bottom: 6px;}.article-section h2{ font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px!important;}.article-section h3{ font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px;}.article-section p{ font-size: 16px!important; margin-bottom: 12px;}@media (max-width: 640px){ .jf-wrap{padding: 52px 20px 64px;} .article-section h2.jf-title{font-size: 28px;} .jf-standfirst{font-size: 17px;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...

Electric Motor Engineering Inside the Motor Rotor Core: Where Thin Sheets of Steel Decide Performance A motor rotor core looks like a plain stack of steel rings, yet its laminations, stacking method and tolerances quietly set the ceiling on efficiency, noise and service life. Here is how the part is built, and what buyers should demand from a supplier. A batch of water-pump motors passes every bench test, yet field units come back running hot and drawing more current than the nameplate promises. Teardowns point, as they often do, to the same place: the rotor core. The conclusion comes first. A rotor core is the component that turns electrical energy into torque, and small deviations in its material, lamination thickness or stacking show up immediately as heat, noise and lost efficiency . Everything that follows — what the part actually is, how it is made, and what should be verified before buying — flows from that fact. What a Motor Rotor Core Actually Is Every electric motor splits into a stationary part and a rotating part. The stator carries the windings that generate a rotating magnetic field. The rotor is the moving part, and the rotor core is its magnetic backbone: a cylindrical stack of thin electrical-steel sheets that carries flux across the air gap and turns it into torque. A complete rotor assembly has three building blocks: The core itself, made of laminations insulated from one another by a microns-thin coating; The shaft, pressed into the center of the stack; The conductors or magnets, whether die-cast aluminum bars in a squirrel-cage induction rotor, magnets inserted into a permanent-magnet rotor, or copper windings in a wound rotor. Precision with terms helps. A motor rotor core is not the whole rotor, and it is not the stator core, even though the two are usually stamped and stacked side by side in the same production flow. The rotor core carries flux; the conductors or magnets set into its slots interact with the stator field; and the air gap between the two cores — often less than half a millimetre in compact motors — is where torque is actually made. Why the Core Is Built From Thin Laminations If the core were machined from solid steel, alternating magnetic flux would induce swirling eddy currents inside it and burn energy as heat. Slicing the core into thin sheets and insulating each one breaks the paths those currents follow. This is the most important fact about rotor core construction, and it explains most of the cost and engineering behind the part. Eddy Currents and Hysteresis Two loss mechanisms dominate. Eddy-current losses fall as laminations get thinner. Hysteresis losses depend on the steel grade itself: non-oriented electrical steel with controlled silicon content is the standard choice because it magnetizes and demagnetizes efficiently, cycle after cycle. Thinner sheets and better grades both raise cost, so every specification is a deliberate compromise. Info — A useful rule of thumb: the higher the electrical frequency a motor runs at, the thinner its laminations. Line-frequency appliance and pump motors commonly use 0.50 mm sheet, while high-speed traction and servo applications often move to 0.35 mm or 0.20 mm grades to keep eddy-current losses under control. A rotor core is not a block of steel with slots cut into it. It is an engineered laminate — hundreds of insulated sheets, each positioned to a fraction of a millimetre, together forming the magnetic path that turns current into motion. How a Rotor Core Is Manufactured Stamping and Stacking In volume production, rotor cores are born on a press. A progressive die feeds coil of electrical steel and punches rotor and stator laminations in sequence. Most modern lines use self-buckling interlocks, small coined joints in each sheet, so the stack bonds itself as it is punched, lamination by lamination, to a controlled stack height. Where interlocks are unsuitable, sections are joined by welding or cleating. Cage Casting, Shaft Fitting and Balancing For induction motors, the finished stack is often rotated slightly, lamination by lamination, to produce a skew that reduces torque ripple and magnetic noise, then die-cast with aluminum, or copper in demanding designs, to form the cage bars and end rings in one operation. The stack is press-fitted onto the shaft with a controlled interference fit and finally balanced so vibration stays within limits at operating speed. Tolerances sit in the tenths of a millimetre throughout: slot geometry, burr height, stack squareness and bore diameter. This is why progressive-die maintenance and in-process optical inspection separate capable core suppliers from average ones. Warning — Burr height is the quiet killer. Burrs above roughly 0.05 mm can pierce the insulation coating and short adjacent laminations, creating local heating that a finished-motor test bench will register as a symptom but never as a root cause. Rotor Core Requirements Across Applications A core that excels in a kitchen appliance would be wrong for a traction motor, and the reverse is equally true. The priorities below summarize how requirements shift across the applications Jufeng Technology serves. Rotor core priorities shift with the application — use these points to frame technical discussions with a core supplier. Application Rotor core emphasis What to confirm with the supplier EV drive motors Thin laminations of 0.35 mm or less, high stacking factor, accurate skew and magnet-slot geometry Automotive quality system, PPAP-style documentation, steel-grade traceability Home appliance motors Cost efficiency at high volume, 0.50 mm sheet, consistent burr control Annual capacity, tooling life, batch-to-batch consistency data Servo motors Tight bore and stack tolerances, low torque ripple Dimensional reports and capability data on critical dimensions Wind power generators Large-diameter laminations, robust welding or cleating, decades of service life Material certification and joint-strength validation Pumps and submersible motors Reliable cage casting, coatings suited to harsh environments Die-casting quality, coating class, shaft fit tolerances Two ends of that spectrum deserve a closer look. Electric vehicle drive motors sit at the demanding end, where thin high-grade laminations and disciplined stacking translate directly into driving range: Electric Vehicle Drive Motor Stator and Rotor Core Built from thin high-grade electrical steel laminations with rare-earth magnets and precise stacking, these EV drive motor cores improve efficiency and power density, directly translating disciplined lamination quality into driving range. View Product → Wind power generators sit at the other end of the scale, where very large diameters and long, heavy stacks put a premium on flatness, joint integrity and mechanical strength: Wind Power Generator Stator and Rotor Core Laminated electrical steel cores for wind turbine generators up to 3.5 MW, where large diameters and long, heavy stacks demand flatness, joint integrity, and mechanical strength for reliable energy conversion. View Product → What Buyers Should Verify Before Sourcing Rotor cores are cheap to quote and expensive to requalify. Before committing to a supplier, procurement and engineering teams should agree on a short checklist: Material certification: the exact steel grade, thickness and coating class, with mill certificates for each batch; Geometric evidence: dimensional reports covering bore, outer diameter, slot geometry, stack height and burr height, not just a drawing; Stack quality: measured stacking factor and interlock or weld integrity, verified on samples rather than claimed on paper; Process and quality system: press capacity, die maintenance practice, in-process inspection, and IATF 16949 certification for automotive programs; Engineering support: a willingness to co-develop tooling and iterate slot geometry with your motor design team. Servo and other precision applications deserve particular care here, because tolerance drift that a fan motor would never notice becomes visible torque ripple in a positioning axis: Servo Motor Stator and Rotor Core Precision-manufactured servo motor cores with exacting tolerances minimize losses and heating, ensuring smooth, responsive control. Tight lamination consistency matters here because tolerance drift becomes visible torque ripple in positioning axes. View Product → Danger — The most expensive rotor core is the one that gets silently respecified. If a supplier substitutes a lower-cost steel grade or a thicker lamination without formal change approval, efficiency can slip by a full percentage point or more, and the motors will still pass every electrical test at the end of the line. Success — Ask a prospective supplier for a sample data package before the first order: material certificates, a dimensional report and a stacking-factor measurement. A supplier who produces one promptly for a trial will produce one reliably for years. For teams planning an automotive program, the comprehensive guide to automotive motor stator and rotor cores on this site walks through material selection and design trade-offs in greater detail. The rotor core rewards attention precisely because it hides. Nothing about it is visible on a finished motor, yet lamination thickness, stacking method and machining discipline decide how much of the electricity you pay for becomes useful work. Specify the core early, treat its tolerances as seriously as the winding design, and qualify suppliers on measured evidence rather than catalog claims. Zhejiang Jufeng Technology Co., Ltd. supplies stator and rotor cores for applications ranging from EV drive motors, servo systems and wind generators to pumps, appliances and power tools, supported by in-house stamping, design and development, and measurement and testing capabilities. If you are evaluating a core supplier for your next motor program, you can start the conversation through our contact page . .jufeng-editorial{max-width:1260px;margin:0 auto;padding:60px 36px 52px;background:linear-gradient(180deg,#fbfaf6 0%,#f7f5ef 55%,#f3f1ea 100%);color:#2d2b27;font-family:Georgia,'Times New Roman',serif;line-height:1.75;}.article-section{margin:0 0 34px;}.article-section .article-section{padding-top:34px;border-top:1px solid rgba(88,80,66,0.10);}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;color:#26241f;letter-spacing:0.2px;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;color:#3a372f;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;padding-left:0;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section blockquote{margin:22px 0;padding:14px 22px;border-left:3px solid #b3905e;background:rgba(179,144,94,0.08);font-style:italic;color:#4c463c;font-size:17px;}.article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table{width:100%;border-collapse:collapse;margin:20px 0;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;background:#f1eee6;text-align:left;}.article-section td{border:1px solid #cccccc;padding:8px;vertical-align:top;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;padding-top:8px;}.jufeng-note{margin:18px 0;padding:14px 18px;font-size:16px;line-height:1.65;}.jufeng-note strong{font-family:'Helvetica Neue',Helvetica,Arial,sans-serif;font-size:13px;letter-spacing:1.5px;text-transform:uppercase;}.jufeng-info{background:#edf2f6;border-left:3px solid #8aa3b8;color:#3d4750;}.jufeng-warning{background:#f9f3e6;border-left:3px solid #c9a35a;color:#574a2e;}.jufeng-success{background:#edf4ed;border-left:3px solid #86a98b;color:#3c4f3e;}.jufeng-danger{background:#f8eeec;border-left:3px solid #bb8a80;color:#553c37;}.article-section p.jufeng-kicker{font-family:'Helvetica Neue',Helvetica,Arial,sans-serif;font-size:12px!important;letter-spacing:3px;text-transform:uppercase;color:#a67c3d;margin-bottom:14px;}.article-section h2.jufeng-title{font-size:34px;line-height:1.25;letter-spacing:-0.3px;margin-bottom:14px!important;}.article-section p.jufeng-lede{font-size:18px!important;line-height:1.65;color:#5c564b;}.jufeng-editorial a{color:#7c5a2e;}a[data-product-card="true"]{display:inline-block;margin:2px 0 16px;color:#96692f;font-weight:600;text-decoration:none;border-bottom:1px solid rgba(150,105,47,0.35);}a[data-product-card="true"]:hover{border-bottom-color:#96692f;} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important} ...
