Где расположен сердечник статора в сборке двигателя?

Внутри электрических машин — Проектирование и проектирование

Где на самом деле находится сердечник статора внутри двигателя

Тихий фиксированный стальной цилиндр выполняет больше работы, чем полагает большинство инженеров: он расположен точно между рамой и ротором, удерживая на месте всю магнитную систему.

сердечник статора представляет собой стационарную цилиндрическую конструкцию, установленную внутри корпуса двигателя , окружая ротор узким, тщательно контролируемым воздушным зазором. Он закрепляется — запрессовывается, затягивается или прикручивается болтами — между двумя торцевыми щитами, несущими подшипники, и валом ротора. Будь то внутри асинхронного двигателя, синхронной машины или генератора переменного тока, сердечник статора занимает одно и то же концептуальное положение: внешний активный магнитный слой, обернутый вокруг ротора, которого он никогда не касается, жестко удерживается неподвижной рамой, которая никогда не движется.

Такое размещение не случайно. Сердечник должен оставаться идеально концентричным относительно ротора, чтобы сохранить равномерный воздушный зазор — обычно 0,3 мм в маленьких моторах и несколько миллиметров в крупных промышленных машинах. Смещение даже на долю миллиметра меняет магнитный баланс, вибрацию и срок службы подшипников. Таким образом, расположение сердечника статора рассматривается не столько как упаковка, сколько как конструктивное решение, несущее нагрузку.

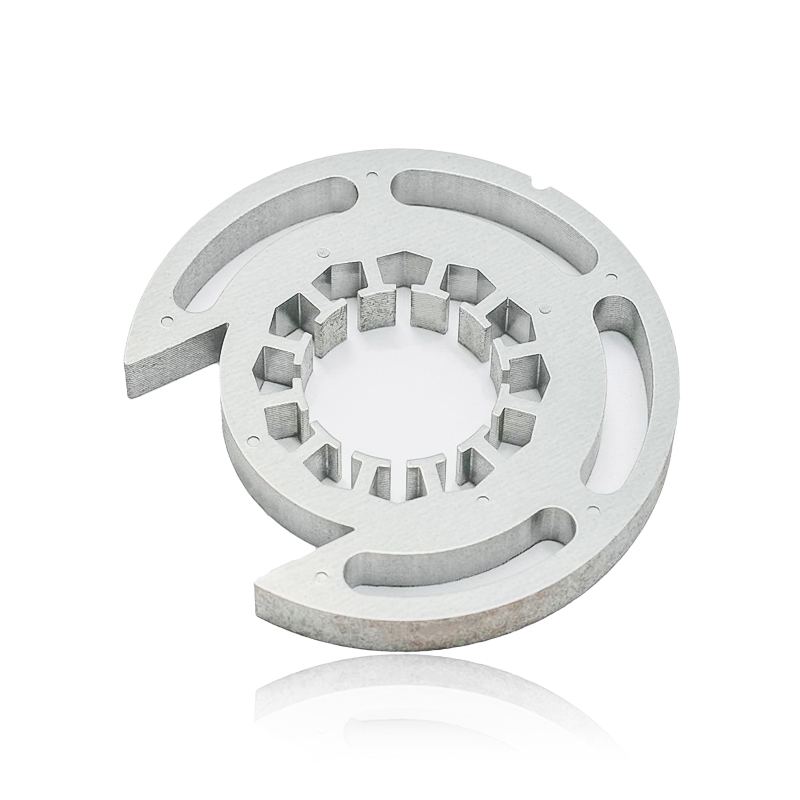

сердечник статора

Layered Anatomy of a Motor

Представьте двигатель в виде концентрических колец, движущихся внутрь снаружи. Каждое кольцо выполняет определенную механическую или электромагнитную роль, и сердечник статора находится в одной очень конкретной точке этой последовательности.

Позиция	Компонент	Функция
Самый дальний	Рама/Корпус	Структурная поддержка, отвод тепла, монтаж
Второй слой	Сердечник статора с обмотками	Фиксированная магнитная конструкция, удерживает обмотки в пазах
Воздушный зазор	Узкое кольцевое пространство	Свободное вращение ротора, передача магнитного потока
Сокровенный	Сердечник и вал ротора	Вращающийся элемент, обеспечивающий механическую мощность

Эта последовательность справедлива практически для всех типов вращающихся машин. В сердечник статора двигателя слой находится между рамой и ротором; в сердечник статора генератора , та же геометрия применяется и в обратном потоке энергии — движение ротора индуцирует ток в неподвижных обмотках, а не во вращении статора.

Как ядро удерживается на месте

stator core doesn't simply rest inside the housing — it's secured through one of several established methods, chosen by machine size and manufacturing scale.

Пресс-фитинг — Многослойный пакет вдавливается в отверстие рамы под контролируемым натягом, что характерно для двигателей малой и средней мощности.
Термоусадочный фитинг - рама нагревается для расширения, вставляется сердечник, затем охлаждается для плотного зажима; типично для более крупных промышленных машин.
Запирание болтами или ключом — в сердечниках больших генераторов используются шпонки или пазы «ласточкин хвост», приваренные к раме, что позволяет выдерживать тепловое расширение без смещения.
Прямой кастинг — в компактных конструкциях рама натягивается вокруг сердечника, постоянно фиксируя его положение.

Даже отклонение в несколько десятых миллиметра в положении сердечника может создать несбалансированное магнитное притяжение, которое позже проявится в виде шума, вибрации или преждевременного износа подшипника.

Расположение относительно торцевых экранов и обмоток

stator core spans the axial distance between the two end shields that cap the housing and support the bearings. Its axial position effectively defines where the rotor's active magnetic length must align. Shift the core even slightly along the shaft axis and the machine develops axial magnetic forces, pulling the rotor toward one end and loading the thrust bearing unevenly.

windings themselves are not a separate mounted part — they're threaded directly into slots cut around the core's inner circumference. The core's slot geometry determines winding layout, insulation clearance, and cooling airflow, which is why "core" and "windings" are inseparable in practice even though they're distinct components on paper.

Информация

В конструкциях с выдвижным ротором или двигателем-концентратором расположение меняется: сердечник статора находится внутри и прикреплен к центральному валу, а ротор вращается вокруг внешней стороны. Ядро по-прежнему неподвижно — меняется только его радиальное положение.

Почему положение влияет на производительность, а не только на сборку

Равномерность воздушного зазора — концентричность отверстия относительно посадочных мест подшипника влияет на пульсацию крутящего момента, шум и эффективность.
Путь передачи тепла — Контакт сердечника с корпусом часто является основным путем отвода тепла обмотки наружу.
Вибрация и шум — сердечник, который смещается при термоциклировании, может генерировать магнитный шум с удвоенной линейной частотой, что является классическим диагностическим признаком.
Удобство обслуживания — технические специалисты полагаются на фиксированное соотношение сердечника со съемными торцевыми щитами при протягивании ротора для работы с подшипниками.

Предупреждение

После любой перемотки или замены подшипника всегда повторно проверяйте воздушный зазор и осевое выравнивание перед повторной подачей питания. Сердечник, который выглядит правильно установленным, все же может быть смещен от центра на величину, невидимую глазу, но очень слышимую при работе.

Практические контрольные точки проверки

Контрольно-пропускной пункт	Что это подтверждает
Воздушный зазор measurement (feeler gauge)	Сердечник центрирован по всей окружности ротора.
Проверка осевого выравнивания	Пакет сердечников выравнивается по активной длине ротора, без смещения тяги.
Плотность прилегания рамы к сердечнику	Отсутствие люфта из-за релаксации термоусадочной посадки или коррозии.
Анализ спектра вибрации	Косвенный индикатор смещения или ослабления сердечника

Успех

Правильно установленный сердечник, подтвержденный равномерными показаниями воздушного зазора и чистым спектром вибрации, является одним из самых убедительных показателей того, что восстановленный или отремонтированный двигатель будет надежно работать в течение многих лет.

Опасность

Никогда не подавайте питание на машину после переустановки сердечника, не проверив зазор по всей окружности. Смещенный сердечник может коснуться ротора при запуске, что приведет к катастрофическому повреждению обмотки и пластин.

В заключение

stator core's location follows a consistent logic across nearly every rotating machine: fixed inside the outer frame, seated between the two end shields, wrapped around the rotor with a controlled air gap. Whether it's a сердечник статора двигателя в приводе промышленного насоса или сердечник статора генератора Внутри генератора силовой установки сохраняется та же многоуровневая архитектура. Понимание того, где именно оно находится, и почему это положение имеет значение, дает инженерам и техническим специалистам более острый инстинкт для диагностики вибрации, планирования демонтажа и уверенного определения допусков.
